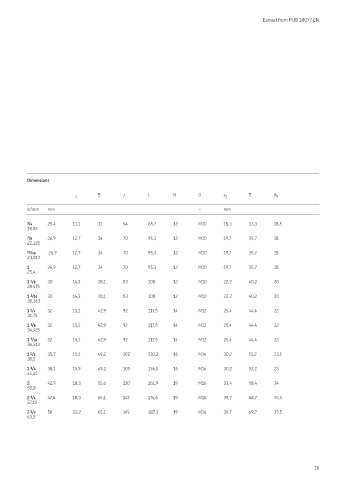

Extract from PUB 18077 EN

Dimensions

B J L N G T A 5

1 s 1

in/mm mm – mm

3 /4 25,4 11,1 31 64 85,7 12 M10 18,3 33,3 18,5
19,05
7 /8 26,9 12,7 34 70 95,3 12 M10 19,7 35,7 18
22,225

15 /16 26,9 12,7 34 70 95,3 12 M10 19,7 35,7 18
23,813
1 26,9 12,7 34 70 95,3 12 M10 19,7 35,7 18
25,4
1 1 /8 30 14,3 38,1 83 108 12 M10 22,2 40,2 20
28,575
1 3 /16 30 14,3 38,1 83 108 12 M10 22,2 40,2 20
30,163

1 1 /4 32 15,1 42,9 92 117,5 14 M12 25,4 44,4 22
31,75
1 3 /8 32 15,1 42,9 92 117,5 14 M12 25,4 44,4 22
34,925
1 7 /16 32 15,1 42,9 92 117,5 14 M12 25,4 44,4 22
36,513

1 1 /2 35,7 15,1 49,2 102 130,2 16 M14 30,2 51,2 23,5
38,1
1 3 /4 38,1 15,9 49,2 105 136,5 16 M14 30,2 52,2 23
44,45
2 42,9 18,3 55,6 130 161,9 19 M16 33,4 58,4 34
50,8
2 1 /4 47,6 18,3 65,1 143 174,6 19 M16 39,7 68,7 35,5
57,15
2 1 /2 50 22,2 65,1 149 187,3 19 M16 39,7 69,7 35,5
63,5

16
