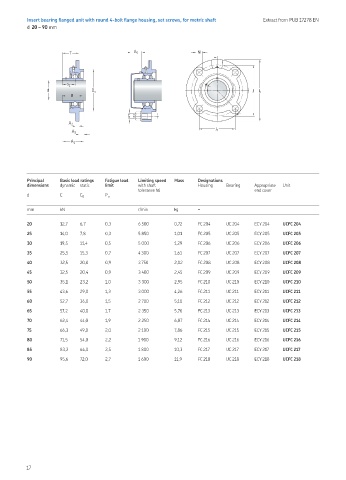

Insert bearing langed unit with round 4-bolt lange housing, set screws, for metric shaft Extract from PUB 17278 EN
d 20 – 90 mm

T A 5 N

s
1
d D a J L
B

G
A 2
J 1
A 3
A 1

Principal Basic load ratings Fatigue load Limiting speed Mass Designations
dimensions dynamic static limit with shaft Housing Bearing Appropriate Unit
tolerance h6 end cover
d C C 0 P u

mm kN r/min kg –

20 12,7 6,7 0,3 6 500 0,72 FC 204 UC 204 ECY 204 UCFC 204
25 14,0 7,8 0,3 5 850 1,01 FC 205 UC 205 ECY 205 UCFC 205
30 19,5 11,4 0,5 5 000 1,29 FC 206 UC 206 ECY 206 UCFC 206
35 25,5 15,3 0,7 4 300 1,61 FC 207 UC 207 ECY 207 UCFC 207

40 32,5 20,0 0,9 3 750 2,02 FC 208 UC 208 ECY 208 UCFC 208
45 32,5 20,4 0,9 3 400 2,45 FC 209 UC 209 ECY 209 UCFC 209
50 35,1 23,2 1,0 3 300 2,95 FC 210 UC 210 ECY 210 UCFC 210
55 43,6 29,0 1,3 3 000 4,26 FC 211 UC 211 ECY 211 UCFC 211
60 52,7 36,0 1,5 2 700 5,10 FC 212 UC 212 ECY 212 UCFC 212

65 57,2 40,0 1,7 2 350 5,70 FC 213 UC 213 ECY 213 UCFC 213
70 62,4 44,0 1,9 2 250 6,87 FC 214 UC 214 ECY 214 UCFC 214
75 66,3 49,0 2,0 2 100 7,86 FC 215 UC 215 ECY 215 UCFC 215
80 71,5 54,0 2,2 1 900 9,12 FC 216 UC 216 ECY 216 UCFC 216
85 83,2 64,0 2,5 1 800 10,3 FC 217 UC 217 ECY 217 UCFC 217
90 95,6 72,0 2,7 1 600 11,9 FC 218 UC 218 ECY 218 UCFC 218
