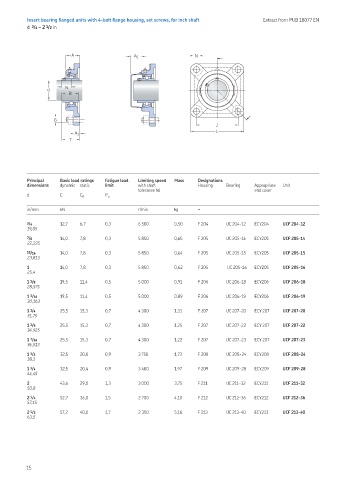

Insert bearing langed units with 4-bolt lange housing, set screws, for inch shaft Extract from PUB 18077 EN
d 3 /4 – 2 1 /2 in

A A 5 N

s 1
d
B

G
J
L
A 1
T

Principal Basic load ratings Fatigue load Limiting speed Mass Designations
dimensions dynamic static limit with shaft Housing Bearing Appropriate Unit
tolerance h6 end cover
d C C 0 P u

in/mm kN r/min kg –

3 /4 12,7 6,7 0,3 6 500 0,50 F 204 UC 204-12 ECY204 UCF 204-12
19,05
7 /8 14,0 7,8 0,3 5 850 0,65 F 205 UC 205-14 ECY205 UCF 205-14
22,225

15 /16 14,0 7,8 0,3 5 850 0,64 F 205 UC 205-15 ECY205 UCF 205-15
23,813
1 14,0 7,8 0,3 5 850 0,62 F 205 UC 205-16 ECY205 UCF 205-16
25,4
1 1 /8 19,5 11,4 0,5 5 000 0,91 F 206 UC 206-18 ECY206 UCF 206-18
28,575
1 3 /16 19,5 11,4 0,5 5 000 0,89 F 206 UC 206-19 ECY206 UCF 206-19
30,163

1 1 /4 25,5 15,3 0,7 4 300 1,31 F 207 UC 207-20 ECY 207 UCF 207-20
31,75
1 3 /8 25,5 15,3 0,7 4 300 1,25 F 207 UC 207-22 ECY 207 UCF 207-22
34,925
1 7 /16 25,5 15,3 0,7 4 300 1,22 F 207 UC 207-23 ECY 207 UCF 207-23
36,513

1 1 /2 32,5 20,0 0,9 3 750 1,73 F 208 UC 208-24 ECY208 UCF 208-24
38,1
1 3 /4 32,5 20,4 0,9 3 400 1,97 F 209 UC 209-28 ECY209 UCF 209-28
44,45
2 43,6 29,0 1,3 3 000 3,75 F 211 UC 211-32 ECY211 UCF 211-32
50,8
2 1 /4 52,7 36,0 1,5 2 700 4,10 F 212 UC 212-36 ECY212 UCF 212-36
57,15
2 1 /2 57,2 40,0 1,7 2 350 5,16 F 213 UC 213-40 ECY213 UCF 213-40
63,5

15
