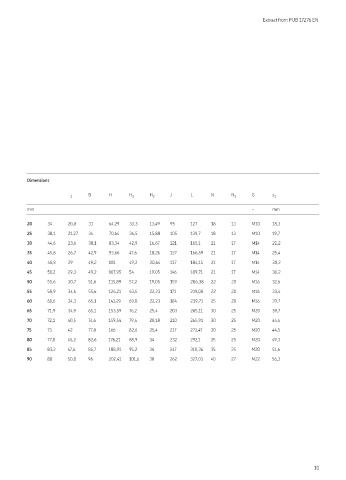

P. 10
Extract from PUB 17276 EN
Dimensions
B H J L N G s 1
A 1 H 1 H 2 N 1
d
A
mm – mm
20 34 20,8 31 64,29 33,3 13,49 95 127 18 13 M10 18,3
25 38,1 21,27 34 70,64 36,5 15,88 105 139,7 18 13 M10 19,7
30 44,6 23,6 38,1 83,34 42,9 16,67 121 165,1 21 17 M14 22,2
35 45,8 26,7 42,9 93,66 47,6 18,26 127 166,69 21 17 M14 25,4
40 48,8 29 49,2 101 49,2 20,64 137 184,15 21 17 M14 30,2
45 51,2 29,3 49,2 107,95 54 19,05 146 189,71 21 17 M14 30,2
50 55,6 30,7 51,6 115,89 57,2 19,05 159 206,38 22 20 M16 32,6
55 58,9 34,6 55,6 126,21 63,5 22,23 171 219,08 22 20 M16 33,4
60 61,6 34,3 65,1 141,29 69,8 22,23 184 239,71 25 20 M16 39,7
65 71,9 34,9 65,1 153,59 76,2 25,4 203 265,11 30 25 M20 39,7
70 72,1 40,5 74,6 159,54 79,4 28,18 210 265,91 30 25 M20 44,4
75 73 42 77,8 166 82,6 25,4 217 271,47 30 25 M20 44,5
80 77,8 45,2 82,6 176,21 88,9 34 232 292,1 35 25 M20 49,3
85 83,2 47,6 85,7 188,91 95,2 36 247 310,36 35 25 M20 51,6
90 88 50,8 96 202,41 101,6 38 262 327,03 40 27 M22 56,3
10
