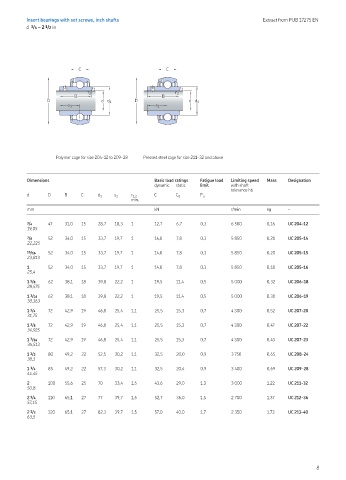

Insert bearings with set screws, inch shafts Extract from PUB 17275 EN
d 3 /4 – 2 1 /2 in

C C

r 1 r 1
r 2 r 2
B B
D d d 1 D d d 1
s 1 s 1

Polymer cage for size 204-12 to 209-28 Pressed steel cage for size 211-32 and above

Dimensions Basic load ratings Fatigue load Limiting speed Mass Designation
dynamic static limit with shaft
tolerance h6
d D B C d 1 s 1 r 1,2 C C 0 P u
min.

mm kN r/min kg –

3 /4 47 31,0 15 28,7 18,3 1 12,7 6,7 0,3 6 500 0,16 UC 204-12
19,05
7 /8 52 34,0 15 33,7 19,7 1 14,0 7,8 0,3 5 850 0,21 UC 205-14
22,225

15 /16 52 34,0 15 33,7 19,7 1 14,0 7,8 0,3 5 850 0,20 UC 205-15
23,813
1 52 34,0 15 33,7 19,7 1 14,0 7,8 0,3 5 850 0,18 UC 205-16
25,4
1 1 /8 62 38,1 18 39,8 22,2 1 19,5 11,4 0,5 5 000 0,32 UC 206-18
28,575
1 3 /16 62 38,1 18 39,8 22,2 1 19,5 11,4 0,5 5 000 0,30 UC 206-19
30,163

1 1 /4 72 42,9 19 46,8 25,4 1,1 25,5 15,3 0,7 4 300 0,52 UC 207-20
31,75
1 3 /8 72 42,9 19 46,8 25,4 1,1 25,5 15,3 0,7 4 300 0,47 UC 207-22
34,925
1 7 /16 72 42,9 19 46,8 25,4 1,1 25,5 15,3 0,7 4 300 0,43 UC 207-23
36,513

1 1 /2 80 49,2 22 52,5 30,2 1,1 32,5 20,0 0,9 3 750 0,65 UC 208-24
38,1
1 3 /4 85 49,2 22 57,3 30,2 1,1 32,5 20,4 0,9 3 400 0,69 UC 209-28
44,45
2 100 55,6 25 70 33,4 1,5 43,6 29,0 1,3 3 000 1,22 UC 211-32
50.8
2 1 /4 110 65,1 27 77 39,7 1,5 52,7 36,0 1,5 2 700 1,37 UC 212-36
57,15
2 1 /2 120 65,1 27 82,1 39,7 1,5 57,0 40,0 1,7 2 350 1,73 UC 213-40
63,5

8
