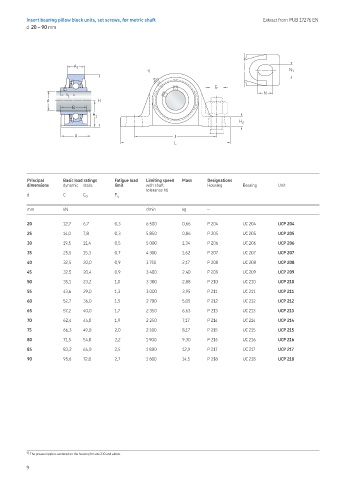

Insert bearing pillow block units, set screws, for metric shaft Extract from PUB 17276 EN
d 20 – 90 mm

A 1
1) N 1

G
s N
1
d H
B
H 1
H 2

A J
L

Principal Basic load ratings Fatigue load Limiting speed Mass Designations
dimensions dynamic static limit with shaft Housing Bearing Unit
tolerance h6
d C C 0 P u

mm kN r/min kg –

20 12,7 6,7 0,3 6 500 0,66 P 204 UC 204 UCP 204
25 14,0 7,8 0,3 5 850 0,86 P 205 UC 205 UCP 205
30 19,5 11,4 0,5 5 000 1,34 P 206 UC 206 UCP 206
35 25,5 15,3 0,7 4 300 1,62 P 207 UC 207 UCP 207

40 32,5 20,0 0,9 3 750 2,17 P 208 UC 208 UCP 208
45 32,5 20,4 0,9 3 400 2,40 P 209 UC 209 UCP 209
50 35,1 23,2 1,0 3 300 2,88 P 210 UC 210 UCP 210
55 43,6 29,0 1,3 3 000 3,95 P 211 UC 211 UCP 211
60 52,7 36,0 1,5 2 700 5,05 P 212 UC 212 UCP 212
65 57,2 40,0 1,7 2 350 6,63 P 213 UC 213 UCP 213

70 62,4 44,0 1,9 2 250 7,17 P 214 UC 214 UCP 214
75 66,3 49,0 2,0 2 100 8,17 P 215 UC 215 UCP 215
80 71,5 54,0 2,2 1 900 9,30 P 216 UC 216 UCP 216
85 83,2 64,0 2,5 1 800 12,9 P 217 UC 217 UCP 217
90 95,6 72,0 2,7 1 600 14,5 P 218 UC 218 UCP 218

1) The grease nipple is centered on the housing for size 210 and above.
