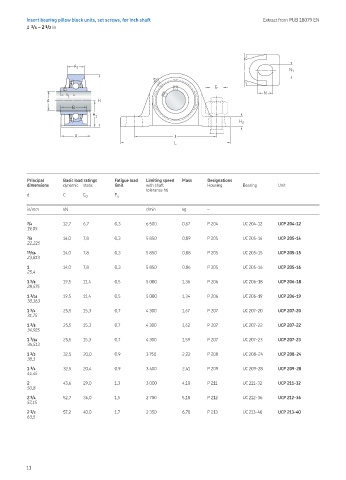

Insert bearing pillow block units, set screws, for inch shaft Extract from PUB 18079 EN
3
/4 – 2 1 /2 in

A 1
N 1

G
s N
1
d H
B
H 1
H 2

A J
L

Principal Basic load ratings Fatigue load Limiting speed Mass Designations
dimensions ynamic static limit with shaft Housing Bearing Unit
tolerance h6
d C C 0 P u

in/mm kN r/min kg –

3 /4 12,7 6,7 0,3 6 500 0,67 P 204 UC 204-12 UCP 204-12
19,05
7 /8 14,0 7,8 0,3 5 850 0,89 P 205 UC 205-14 UCP 205-14
22,225

15 /16 14,0 7,8 0,3 5 850 0,88 P 205 UC 205-15 UCP 205-15
23,813
1 14,0 7,8 0,3 5 850 0,86 P 205 UC 205-16 UCP 205-16
25,4
1 1 /8 19,5 11,4 0,5 5 000 1,36 P 206 UC 206-18 UCP 206-18
28,575
1 3 /16 19,5 11,4 0,5 5 000 1,34 P 206 UC 206-19 UCP 206-19
30,163

1 1 /4 25,5 15,3 0,7 4 300 1,67 P 207 UC 207-20 UCP 207-20
31,75
1 3 /8 25,5 15,3 0,7 4 300 1,62 P 207 UC 207-22 UCP 207-22
34,925
1 7 /16 25,5 15,3 0,7 4 300 1,59 P 207 UC 207-23 UCP 207-23
36,513

1 1 /2 32,5 20,0 0,9 3 750 2,22 P 208 UC 208-24 UCP 208-24
38,1
1 3 /4 32,5 20,4 0,9 3 400 2,41 P 209 UC 209-28 UCP 209-28
44,45
2 43,6 29,0 1,3 3 000 4,10 P 211 UC 211-32 UCP 211-32
50,8
2 1 /4 52,7 36,0 1,5 2 700 5,18 P 212 UC 212-36 UCP 212-36
57,15
2 1 /2 57,2 40,0 1,7 2 350 6,70 P 213 UC 213-40 UCP 213-40
63,5
