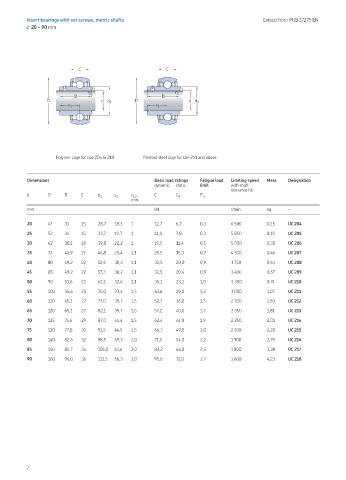

Insert bearings with set screws, metric shafts Extract from PUB 17275 EN
d 20 – 90 mm

C C

r 1 r 1
r 2 r 2
B B
D d d 1 D d d 1
s 1 s 1

Polymer cage for size 204 to 210 Pressed steel cage for size 211 and above

Dimensions Basic load ratings Fatigue load Limiting speed Mass Designation
dynamic static limit with shaft
tolerance h6
d D B C d 1 s 1 r 1,2 C C 0 P u
min.

mm kN r/min kg –

20 47 31 15 28,7 18,3 1 12,7 6,7 0,3 6 500 0,15 UC 204
25 52 34 15 33,7 19,7 1 14,0 7,8 0,3 5 850 0,19 UC 205
30 62 38,1 18 39,8 22,2 1 19,5 11,4 0,5 5 000 0,30 UC 206
35 72 42,9 19 46,8 25,4 1,1 25,5 15,3 0,7 4 300 0,46 UC 207

40 80 49,2 22 52,5 30,2 1,1 32,5 20,0 0,9 3 750 0,61 UC 208
45 85 49,2 22 57,3 30,2 1,1 32,5 20,4 0,9 3 400 0,67 UC 209
50 90 51,6 22 62,1 32,6 1,1 35,1 23,2 1,0 3 300 0,74 UC 210
55 100 55,6 25 70,0 33,4 1,5 43,6 29,0 1,3 3 000 1,07 UC 211
60 110 65,1 27 77,0 39,7 1,5 52,7 36,0 1,5 2 700 1,50 UC 212
65 120 65,1 27 82,1 39,7 1,5 57,2 40,0 1,7 2 350 1,81 UC 213

70 125 74,6 29 87,0 44,4 1,5 62,4 44,0 1,9 2 250 2,01 UC 214
75 130 77,8 30 91,5 44,5 1,5 66,3 49,0 2,0 2 100 2,20 UC 215
80 140 82,6 32 98,5 49,3 2,0 71,5 54,0 2,2 1 900 2,79 UC 216
85 150 85,7 34 105,0 51,6 2,0 83,2 64,0 2,5 1 800 3,38 UC 217
90 160 96,0 36 111,5 56,3 2,0 95,6 72,0 2,7 1 600 4,23 UC 218
