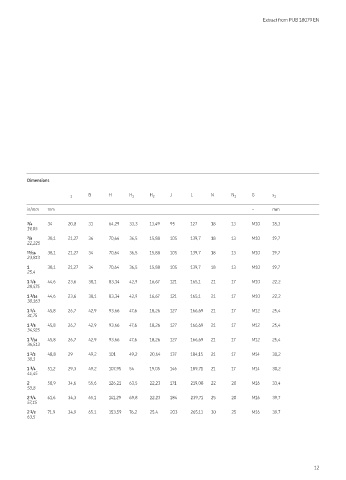

Extract from PUB 18079 EN
Dimensions
B H J L N G s 1
1 H 1 H 2 N 1
in/mm mm – mm
3 /4 34 20,8 31 64,29 33,3 13,49 95 127 18 13 M10 18,3
19,05
7 /8 38,1 21,27 34 70,64 36,5 15,88 105 139,7 18 13 M10 19,7
22,225
15 /16 38,1 21,27 34 70,64 36,5 15,88 105 139,7 18 13 M10 19,7
23,813
1 38,1 21,27 34 70,64 36,5 15,88 105 139,7 18 13 M10 19,7
25,4
1 1 /8 44,6 23,6 38,1 83,34 42,9 16,67 121 165,1 21 17 M10 22,2
28,575
1 3 /16 44,6 23,6 38,1 83,34 42,9 16,67 121 165,1 21 17 M10 22,2
30,163
1 1 /4 45,8 26,7 42,9 93,66 47,6 18,26 127 166,69 21 17 M12 25,4
31,75
1 3 /8 45,8 26,7 42,9 93,66 47,6 18,26 127 166,69 21 17 M12 25,4
34,925
1 7 /16 45,8 26,7 42,9 93,66 47,6 18,26 127 166,69 21 17 M12 25,4
36,513
1 1 /2 48,8 29 49,2 101 49,2 20,64 137 184,15 21 17 M14 30,2
38,1
1 3 /4 51,2 29,3 49,2 107,95 54 19,05 146 189,71 21 17 M14 30,2
44,45
2 58,9 34,6 55,6 126,21 63,5 22,23 171 219,08 22 20 M16 33,4
50,8
2 1 /4 61,6 34,3 65,1 141,29 69,8 22,23 184 239,71 25 20 M16 39,7
57,15
2 1 /2 71,9 34,9 65,1 153,59 76,2 25,4 203 265,11 30 25 M16 39,7
63,5
