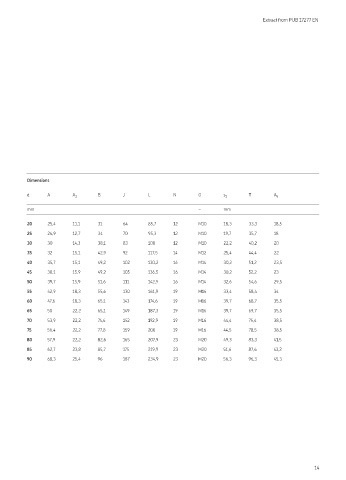

Page 14 - SKF-insert-bearing-units

Extract from PUB 17277 EN

Dimensions

d A A 1 B J L N G s 1 T A 5

mm – mm

20 25,4 11,1 31 64 85,7 12 M10 18,3 33,3 18,5
25 26,9 12,7 34 70 95,3 12 M10 19,7 35,7 18
30 30 14,3 38,1 83 108 12 M10 22,2 40,2 20
35 32 15,1 42,9 92 117,5 14 M12 25,4 44,4 22

40 35,7 15,1 49,2 102 130,2 16 M14 30,2 51,2 23,5
45 38,1 15,9 49,2 105 136,5 16 M14 30,2 52,2 23
50 39,7 15,9 51,6 111 142,9 16 M14 32,6 54,6 29,5
55 42,9 18,3 55,6 130 161,9 19 M16 33,4 58,4 34
60 47,6 18,3 65,1 143 174,6 19 M16 39,7 68,7 35,5
65 50 22,2 65,1 149 187,3 19 M16 39,7 69,7 35,5

70 53,9 22,2 74,6 152 192,9 19 M16 44,4 75,4 38,5
75 56,4 22,2 77,8 159 200 19 M16 44,5 78,5 38,5
80 57,9 22,2 82,6 165 207,9 23 M20 49,3 83,3 41,5
85 62,7 23,8 85,7 175 219,9 23 M20 51,6 87,6 43,2
90 68,3 25,4 96 187 234,9 23 M20 56,3 96,3 45,3

14
