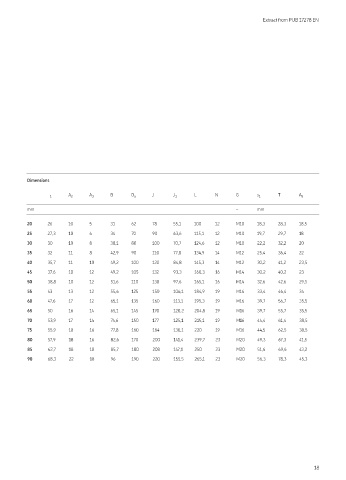

Extract from PUB 17278 EN
Dimensions
B J L N G T A 5
1 A 2 A 3 D a J 1 s 1
mm – mm
20 26 10 5 31 62 78 55,1 100 12 M10 18,3 28,3 18,5
25 27,3 10 6 34 70 90 63,6 115,1 12 M10 19,7 29,7 18
30 30 10 8 38,1 80 100 70,7 124,6 12 M10 22,2 32,2 20
35 32 11 8 42,9 90 110 77,8 134,9 14 M12 25,4 36,4 22
40 35,7 11 10 49,2 100 120 84,8 145,3 14 M12 30,2 41,2 23,5
45 37,6 10 12 49,2 105 132 93,3 160,3 16 M14 30,2 40,2 23
50 38,8 10 12 51,6 110 138 97,6 165,1 16 M14 32,6 42,6 29,5
55 43 13 12 55,6 125 150 106,1 184,9 19 M16 33,4 46,4 34
60 47,6 17 12 65,1 135 160 113,1 195,3 19 M16 39,7 56,7 35,5
65 50 16 14 65,1 145 170 120,2 204,8 19 M16 39,7 55,7 35,5
70 53,9 17 14 74,6 150 177 125,1 215,1 19 M16 44,4 61,4 38,5
75 55,9 18 16 77,8 160 184 130,1 220 19 M16 44,5 62,5 38,5
80 57,9 18 16 82,6 170 200 141,4 239,7 23 M20 49,3 67,3 41,5
85 62,7 18 18 85,7 180 208 147,1 250 23 M20 51,6 69,6 43,2
90 68,3 22 18 96 190 220 155,5 265,1 23 M20 56,3 78,3 45,3
18
