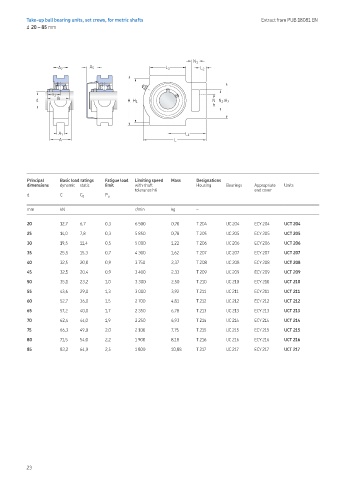

Take-up ball bearing units, set crews, for metric shafts Extract from PUB 18081 EN
20 – 85 mm

N 1
A 2 A 5 L 3 L 2

s 1
d B H H 1 N N 2 H 2

A 1 L 1
A L

Principal Basic load ratings Fatigue load Limiting speed Mass Designations
dimensions ynamic static limit with shaft Housing Bearings Appropriate Units
tolerance h6 end cover
d C C 0 P u

mm kN r/min kg –

20 12,7 6,7 0,3 6 500 0,70 T 204 UC 204 ECY 204 UCT 204
25 14,0 7,8 0,3 5 850 0,78 T 205 UC 205 ECY 205 UCT 205
30 19,5 11,4 0,5 5 000 1,22 T 206 UC 206 ECY 206 UCT 206
35 25,5 15,3 0,7 4 300 1,62 T 207 UC 207 ECY 207 UCT 207

40 32,5 20,0 0,9 3 750 2,37 T 208 UC 208 ECY 208 UCT 208
45 32,5 20,4 0,9 3 400 2,33 T 209 UC 209 ECY 209 UCT 209
50 35,1 23,2 1,0 3 300 2,50 T 210 UC 210 ECY 210 UCT 210
55 43,6 29,0 1,3 3 000 3,92 T 211 UC 211 ECY 211 UCT 211
60 52,7 36,0 1,5 2 700 4,81 T 212 UC 212 ECY 212 UCT 212
65 57,2 40,0 1,7 2 350 6,78 T 213 UC 213 ECY 213 UCT 213

70 62,4 44,0 1,9 2 250 6,93 T 214 UC 214 ECY 214 UCT 214
75 66,3 49,0 2,0 2 100 7,75 T 215 UC 215 ECY 215 UCT 215
80 71,5 54,0 2,2 1 900 8,18 T 216 UC 216 ECY 216 UCT 216
85 83,2 64,0 2,5 1 800 10,88 T 217 UC 217 ECY 217 UCT 217

23
