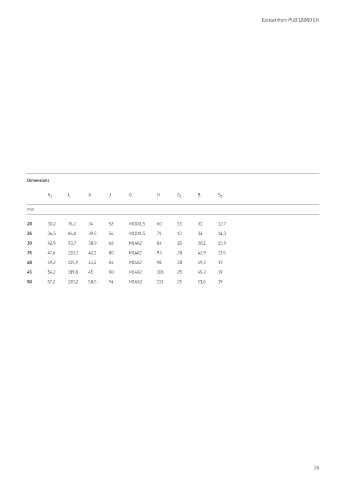

Extract from PUB 18080 EN
Dimensions
L A J G H B
H 1 G 1 S 1
mm
20 30,2 76,2 34 52 M10X1,5 60 13 31 12,7
25 36,5 84,1 39,5 56 M10X1,5 71 13 34 14,3
30 42,9 93,7 38,9 66 M14X2 84 18 38,1 15,9
35 47,6 110,3 42,1 80 M14X2 93 20 42,9 17,5
40 49,2 115,9 44,5 84 M14X2 98 20 49,2 19
45 54,2 119,8 45 90 M14X2 106 25 49,2 19
50 57,2 130,2 50,5 94 M16X2 113 25 51,6 19
