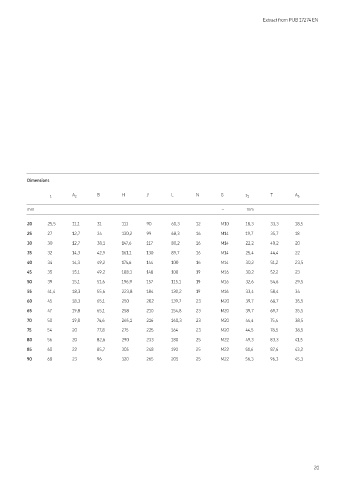

Extract from PUB 17274 EN
Dimensions
B H J L N G T
1 A 2 s 1 A 5
mm – mm
20 25,5 11,1 31 113 90 60,3 12 M10 18,3 33,3 18,5
25 27 12,7 34 130,2 99 68,3 16 M14 19,7 35,7 18
30 30 12,7 38,1 147,6 117 80,2 16 M14 22,2 40,2 20
35 32 14,3 42,9 161,1 130 89,7 16 M14 25,4 44,4 22
40 34 14,3 49,2 174,6 144 100 16 M14 30,2 51,2 23,5
45 35 15,1 49,2 188,1 148 108 19 M16 30,2 52,2 23
50 39 15,1 51,6 196,9 157 115,1 19 M16 32,6 54,6 29,5
55 41,4 18,3 55,6 223,8 184 130,2 19 M16 33,4 58,4 34
60 45 18,3 65,1 250 202 139,7 23 M20 39,7 68,7 35,5
65 47 19,8 65,1 258 210 154,8 23 M20 39,7 69,7 35,5
70 50 19,8 74,6 265,1 216 160,3 23 M20 44,4 75,4 38,5
75 54 20 77,8 275 225 164 23 M20 44,5 78,5 38,5
80 56 20 82,6 290 233 180 25 M22 49,3 83,3 41,5
85 60 22 85,7 305 248 190 25 M22 51,6 87,6 43,2
90 68 23 96 320 265 205 25 M22 56,3 96,3 45,3
