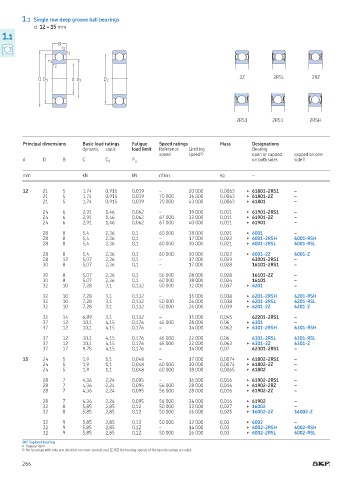

Page 268 - Rollingbearings

1.1 Single row deep groove ball bearings
d 12 – 15 mm
1.1
B
r 2
r 1
r 1
r 2

2Z 2RSL 2RZ
D D 1 d d 1 D 2

2RS1 2RS1 2RSH

Principal dimensions Basic load ratings Fatigue Speed ratings Mass Designations
dynamic static load limit Reference Limiting Bearing
speed speed 1) open or capped capped on one
d D B C C 0 P u on both sides side 1)

mm kN kN r/min kg –

12 21 5 1,74 0,915 0,039 – 20 000 0,0063 ▶ 61801-2RS1 –
21 5 1,74 0,915 0,039 70 000 36 000 0,0063 ▶ 61801-2Z –
21 5 1,74 0,915 0,039 70 000 43 000 0,0063 ▶ 61801 –

24 6 2,91 1,46 0,062 – 19 000 0,011 ▶ 61901-2RS1 –
24 6 2,91 1,46 0,062 67 000 32 000 0,011 ▶ 61901-2Z –
24 6 2,91 1,46 0,062 67 000 40 000 0,011 ▶ 61901 –

28 8 5,4 2,36 0,1 60 000 38 000 0,021 ▶ 6001 –
28 8 5,4 2,36 0,1 – 17 000 0,022 ▶ 6001-2RSH 6001-RSH
28 8 5,4 2,36 0,1 60 000 30 000 0,021 ▶ 6001-2RSL 6001-RSL

28 8 5,4 2,36 0,1 60 000 30 000 0,022 ▶ 6001-2Z 6001-Z
28 12 5,07 2,36 0,1 – 17 000 0,029 63001-2RS1 –
30 8 5,07 2,36 0,1 – 17 000 0,028 16101-2RS1 –

30 8 5,07 2,36 0,1 56 000 28 000 0,028 16101-2Z –
30 8 5,07 2,36 0,1 60 000 38 000 0,026 16101 –
32 10 7,28 3,1 0,132 50 000 32 000 0,037 ▶ 6201 –

32 10 7,28 3,1 0,132 – 15 000 0,038 ▶ 6201-2RSH 6201-RSH
32 10 7,28 3,1 0,132 50 000 26 000 0,038 ▶ 6201-2RSL 6201-RSL
32 10 7,28 3,1 0,132 50 000 26 000 0,039 ▶ 6201-2Z 6201-Z

32 14 6,89 3,1 0,132 – 15 000 0,045 62201-2RS1 –
37 12 10,1 4,15 0,176 45 000 28 000 0,06 ▶ 6301 –
37 12 10,1 4,15 0,176 – 14 000 0,062 ▶ 6301-2RSH 6301-RSH

37 12 10,1 4,15 0,176 45 000 22 000 0,06 6301-2RSL 6301-RSL
37 12 10,1 4,15 0,176 45 000 22 000 0,063 ▶ 6301-2Z 6301-Z
37 17 9,75 4,15 0,176 – 14 000 0,07 62301-2RS1 –

15 24 5 1,9 1,1 0,048 – 17 000 0,0074 ▶ 61802-2RS1 –
24 5 1,9 1,1 0,048 60 000 30 000 0,0074 ▶ 61802-2Z –
24 5 1,9 1,1 0,048 60 000 38 000 0,0065 ▶ 61802 –

28 7 4,36 2,24 0,095 – 16 000 0,016 ▶ 61902-2RS1 –
28 7 4,36 2,24 0,095 56 000 28 000 0,016 ▶ 61902-2RZ –
28 7 4,36 2,24 0,095 56 000 28 000 0,016 ▶ 61902-2Z –

28 7 4,36 2,24 0,095 56 000 34 000 0,016 ▶ 61902 –
32 8 5,85 2,85 0,12 50 000 32 000 0,027 ▶ 16002 –
32 8 5,85 2,85 0,12 50 000 26 000 0,025 ▶ 16002-2Z 16002-Z

32 9 5,85 2,85 0,12 50 000 32 000 0,03 ▶ 6002 –
32 9 5,85 2,85 0,12 – 14 000 0,03 ▶ 6002-2RSH 6002-RSH
32 9 5,85 2,85 0,12 50 000 26 000 0,03 ▶ 6002-2RSL 6002-RSL

SKF Explorer bearing
▶ Popular item
1) For bearings with only one shield or one non-contact seal (Z, RZ) the limiting speeds of the open bearings are valid.
266
