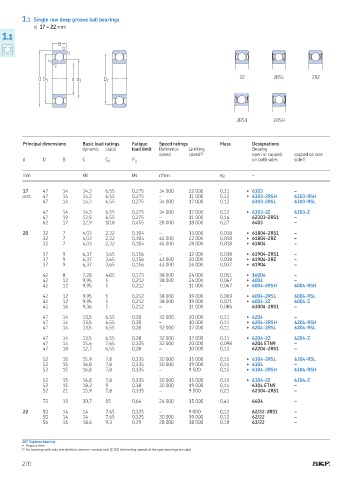

1.1 Single row deep groove ball bearings
d 17 – 22 mm
1.1
B
r 2
r 1
r 1
r 2

2Z 2RSL 2RZ
D D 1 d d 1 D 2

2RS1 2RSH

Principal dimensions Basic load ratings Fatigue Speed ratings Mass Designations
dynamic static load limit Reference Limiting Bearing
speed speed 1) open or capped capped on one
d D B C C 0 P u on both sides side 1)

mm kN kN r/min kg –

17 47 14 14,3 6,55 0,275 34 000 22 000 0,11 ▶ 6303 –

cont. 47 14 14,3 6,55 0,275 – 11 000 0,12 ▶ 6303-2RSH 6303-RSH
47 14 14,3 6,55 0,275 34 000 17 000 0,12 6303-2RSL 6303-RSL

47 14 14,3 6,55 0,275 34 000 17 000 0,12 ▶ 6303-2Z 6303-Z
47 19 13,5 6,55 0,275 – 11 000 0,16 62303-2RS1 –
62 17 22,9 10,8 0,455 28 000 18 000 0,27 6403 –

20 32 7 4,03 2,32 0,104 – 13 000 0,018 ▶ 61804-2RS1 –
32 7 4,03 2,32 0,104 45 000 22 000 0,018 ▶ 61804-2RZ –
32 7 4,03 2,32 0,104 45 000 28 000 0,018 ▶ 61804 –

37 9 6,37 3,65 0,156 – 12 000 0,038 ▶ 61904-2RS1 –
37 9 6,37 3,65 0,156 43 000 20 000 0,038 ▶ 61904-2RZ –
37 9 6,37 3,65 0,156 43 000 26 000 0,037 ▶ 61904 –

42 8 7,28 4,05 0,173 38 000 24 000 0,051 ▶ 16004 –
42 12 9,95 5 0,212 38 000 24 000 0,067 ▶ 6004 –
42 12 9,95 5 0,212 – 11 000 0,067 ▶ 6004-2RSH 6004-RSH

42 12 9,95 5 0,212 38 000 19 000 0,069 ▶ 6004-2RSL 6004-RSL
42 12 9,95 5 0,212 38 000 19 000 0,071 ▶ 6004-2Z 6004-Z
42 16 9,36 5 0,212 – 11 000 0,086 63004-2RS1 –

47 14 13,5 6,55 0,28 32 000 20 000 0,11 ▶ 6204 –
47 14 13,5 6,55 0,28 – 10 000 0,11 ▶ 6204-2RSH 6204-RSH
47 14 13,5 6,55 0,28 32 000 17 000 0,11 ▶ 6204-2RSL 6204-RSL

47 14 13,5 6,55 0,28 32 000 17 000 0,11 ▶ 6204-2Z 6204-Z
47 14 15,6 7,65 0,325 32 000 20 000 0,098 6204 ETN9 –
47 18 12,7 6,55 0,28 – 10 000 0,13 62204-2RS1 –

52 15 15,9 7,8 0,335 30 000 15 000 0,15 ▶ 6304-2RSL 6304-RSL
52 15 16,8 7,8 0,335 30 000 19 000 0,14 ▶ 6304 –
52 15 16,8 7,8 0,335 – 9 500 0,15 ▶ 6304-2RSH 6304-RSH

52 15 16,8 7,8 0,335 30 000 15 000 0,15 ▶ 6304-2Z 6304-Z
52 15 18,2 9 0,38 30 000 19 000 0,14 6304 ETN9 –
52 21 15,9 7,8 0,335 – 9 500 0,21 62304-2RS1 –

72 19 30,7 15 0,64 24 000 15 000 0,41 6404 –

22 50 14 14 7,65 0,325 – 9 000 0,12 62/22-2RS1 –
50 14 14 7,65 0,325 30 000 19 000 0,12 62/22 –
56 16 18,6 9,3 0,39 28 000 18 000 0,18 63/22 –

SKF Explorer bearing
▶ Popular item
1) For bearings with only one shield or one non-contact seal (Z, RZ) the limiting speeds of the open bearings are valid.
270
