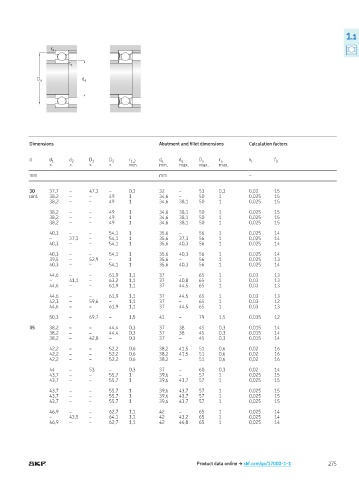

1.1

r a

r a

D a d a

Dimensions Abutment and illet dimensions Calculation factors

d d 1 d 2 D 1 D 2 r 1,2 d a d a D a r a k r f 0
≈ ≈ ≈ ≈ min. min. max. max. max.
mm mm –

30 37,7 – 47,3 – 0,3 32 – 53 0,3 0,02 15
cont. 38,2 – – 49 1 34,6 – 50 1 0,025 15

38,2 – – 49 1 34,6 38,1 50 1 0,025 15

38,2 – – 49 1 34,6 38,1 50 1 0,025 15
38,2 – – 49 1 34,6 38,1 50 1 0,025 15
38,2 – – 49 1 34,6 38,1 50 1 0,025 15

40,3 – – 54,1 1 35,6 – 56 1 0,025 14
– 37,3 – 54,1 1 35,6 37,3 56 1 0,025 14
40,3 – – 54,1 1 35,6 40,3 56 1 0,025 14

40,3 – – 54,1 1 35,6 40,3 56 1 0,025 14
39,5 – 52,9 – 1 35,6 – 56 1 0,025 13
40,3 – – 54,1 1 35,6 40,3 56 1 0,025 14

44,6 – – 61,9 1,1 37 – 65 1 0,03 13
– 41,1 – 63,2 1,1 37 40,8 65 1 0,03 13
44,6 – – 61,9 1,1 37 44,5 65 1 0,03 13

44,6 – – 61,9 1,1 37 44,5 65 1 0,03 13
42,3 – 59,6 – 1,1 37 – 65 1 0,03 12
44,6 – – 61,9 1,1 37 44,5 65 1 0,03 13

50,3 – 69,7 – 1,5 41 – 79 1,5 0,035 12

35 38,2 – – 44,4 0,3 37 38 45 0,3 0,015 14
38,2 – – 44,4 0,3 37 38 45 0,3 0,015 14
38,2 – 42,8 – 0,3 37 – 45 0,3 0,015 14

42,2 – – 52,2 0,6 38,2 41,5 51 0,6 0,02 16
42,2 – – 52,2 0,6 38,2 41,5 51 0,6 0,02 16
42,2 – – 52,2 0,6 38,2 – 51 0,6 0,02 16

44 – 53 – 0,3 37 – 60 0,3 0,02 14
43,7 – – 55,7 1 39,6 – 57 1 0,025 15
43,7 – – 55,7 1 39,6 43,7 57 1 0,025 15

43,7 – – 55,7 1 39,6 43,7 57 1 0,025 15
43,7 – – 55,7 1 39,6 43,7 57 1 0,025 15
43,7 – – 55,7 1 39,6 43,7 57 1 0,025 15

46,9 – – 62,7 1,1 42 – 65 1 0,025 14
– 43,5 – 64,1 1,1 42 43,2 65 1 0,025 14
46,9 – – 62,7 1,1 42 46,8 65 1 0,025 14

Product data online † skf.com/go/17000-1-1 275
