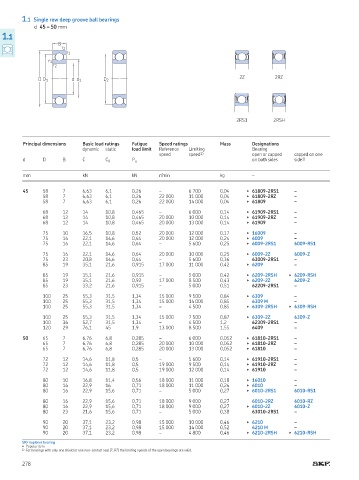

Page 280 - Rollingbearings

1.1 Single row deep groove ball bearings
d 45 – 50 mm
1.1
B
r 2
r 1
r 1
r 2

2Z 2RZ
D D 1 d d 1 D 2

2RS1 2RSH

Principal dimensions Basic load ratings Fatigue Speed ratings Mass Designations
dynamic static load limit Reference Limiting Bearing
speed speed 1) open or capped capped on one
d D B C C 0 P u on both sides side 1)

mm kN kN r/min kg –

45 58 7 6,63 6,1 0,26 – 6 700 0,04 ▶ 61809-2RS1 –
58 7 6,63 6,1 0,26 22 000 11 000 0,04 ▶ 61809-2RZ –
58 7 6,63 6,1 0,26 22 000 14 000 0,04 ▶ 61809 –

68 12 14 10,8 0,465 – 6 000 0,14 ▶ 61909-2RS1 –
68 12 14 10,8 0,465 20 000 10 000 0,14 ▶ 61909-2RZ –
68 12 14 10,8 0,465 20 000 13 000 0,14 ▶ 61909 –

75 10 16,5 10,8 0,52 20 000 12 000 0,17 ▶ 16009 –
75 16 22,1 14,6 0,64 20 000 12 000 0,24 ▶ 6009 –
75 16 22,1 14,6 0,64 – 5 600 0,25 ▶ 6009-2RS1 6009-RS1

75 16 22,1 14,6 0,64 20 000 10 000 0,25 ▶ 6009-2Z 6009-Z
75 23 20,8 14,6 0,64 – 5 600 0,36 63009-2RS1 –
85 19 35,1 21,6 0,915 17 000 11 000 0,42 ▶ 6209 –

85 19 35,1 21,6 0,915 – 5 000 0,42 ▶ 6209-2RSH ▶ 6209-RSH
85 19 35,1 21,6 0,92 17 000 8 500 0,43 ▶ 6209-2Z 6209-Z
85 23 33,2 21,6 0,915 – 5 000 0,51 62209-2RS1 –

100 25 55,3 31,5 1,34 15 000 9 500 0,84 ▶ 6309 –
100 25 55,3 31,5 1,34 15 000 14 000 0,85 6309 M –
100 25 55,3 31,5 1,34 – 4 500 0,85 ▶ 6309-2RSH ▶ 6309-RSH

100 25 55,3 31,5 1,34 15 000 7 500 0,87 ▶ 6309-2Z 6309-Z
100 36 52,7 31,5 1,34 – 4 500 1,2 62309-2RS1 –
120 29 76,1 45 1,9 13 000 8 500 1,55 6409 –

50 65 7 6,76 6,8 0,285 – 6 000 0,052 ▶ 61810-2RS1 –
65 7 6,76 6,8 0,285 20 000 10 000 0,052 ▶ 61810-2RZ –
65 7 6,76 6,8 0,285 20 000 13 000 0,052 ▶ 61810 –

72 12 14,6 11,8 0,5 – 5 600 0,14 ▶ 61910-2RS1 –
72 12 14,6 11,8 0,5 19 000 9 500 0,14 ▶ 61910-2RZ –
72 12 14,6 11,8 0,5 19 000 12 000 0,14 ▶ 61910 –

80 10 16,8 11,4 0,56 18 000 11 000 0,18 ▶ 16010 –
80 16 22,9 16 0,71 18 000 11 000 0,26 ▶ 6010 –
80 16 22,9 15,6 0,71 – 5 000 0,27 ▶ 6010-2RS1 6010-RS1

80 16 22,9 15,6 0,71 18 000 9 000 0,27 6010-2RZ 6010-RZ
80 16 22,9 15,6 0,71 18 000 9 000 0,27 ▶ 6010-2Z 6010-Z
80 23 21,6 15,6 0,71 – 5 000 0,38 63010-2RS1 –

90 20 37,1 23,2 0,98 15 000 10 000 0,46 ▶ 6210 –
90 20 37,1 23,2 0,98 15 000 14 000 0,52 6210 M –
90 20 37,1 23,2 0,98 – 4 800 0,46 ▶ 6210-2RSH ▶ 6210-RSH

SKF Explorer bearing
▶ Popular item
1) For bearings with only one shield or one non-contact seal (Z, RZ) the limiting speeds of the open bearings are valid.
278
