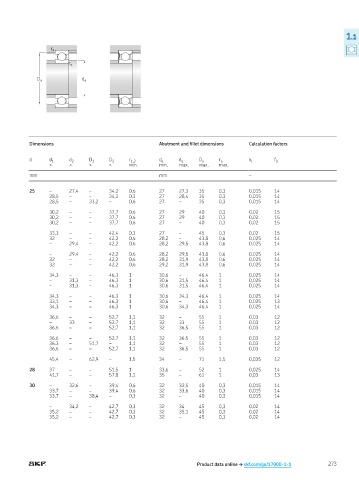

1.1

r a

r a

D a d a

Dimensions Abutment and illet dimensions Calculation factors

d d 1 d 2 D 1 D 2 r 1,2 d a d a D a r a k r f 0
≈ ≈ ≈ ≈ min. min. max. max. max.
mm mm –

25 – 27,4 – 34,2 0,6 27 27,3 35 0,3 0,015 14
28,5 – – 34,2 0,3 27 28,4 35 0,3 0,015 14
28,5 – 33,2 – 0,6 27 – 35 0,3 0,015 14

30,2 – – 37,7 0,6 27 29 40 0,3 0,02 15
30,2 – – 37,7 0,6 27 29 40 0,3 0,02 15
30,2 – – 37,7 0,6 27 – 40 0,3 0,02 15

33,3 – – 42,4 0,3 27 – 45 0,3 0,02 15
32 – – 42,2 0,6 28,2 – 43,8 0,6 0,025 14
– 29,4 – 42,2 0,6 28,2 29,5 43,8 0,6 0,025 14

– 29,4 – 42,2 0,6 28,2 29,5 43,8 0,6 0,025 14
32 – – 42,2 0,6 28,2 31,9 43,8 0,6 0,025 14
32 – – 42,2 0,6 29,2 31,9 43,8 0,6 0,025 14

34,3 – – 46,3 1 30,6 – 46,4 1 0,025 14
– 31,3 – 46,3 1 30,6 31,5 46,4 1 0,025 14
– 31,3 – 46,3 1 30,6 31,5 46,4 1 0,025 14

34,3 – – 46,3 1 30,6 34,3 46,4 1 0,025 14
33,1 – – 46,3 1 30,6 – 46,4 1 0,025 13
34,3 – – 46,3 1 30,6 34,3 46,4 1 0,025 14

36,6 – – 52,7 1,1 32 – 55 1 0,03 12
– 33 – 52,7 1,1 32 33 55 1 0,03 12
36,6 – – 52,7 1,1 32 36,5 55 1 0,03 12

36,6 – – 52,7 1,1 32 36,5 55 1 0,03 12
36,3 – 51,7 – 1,1 32 – 55 1 0,03 12
36,6 – – 52,7 1,1 32 36,5 55 1 0,03 12

45,4 – 62,9 – 1,5 34 – 71 1,5 0,035 12

28 37 – – 51,5 1 33,6 – 52 1 0,025 14
41,7 – – 57,8 1,1 35 – 61 1 0,03 13

30 – 32,6 – 39,4 0,6 32 32,5 40 0,3 0,015 14
33,7 – – 39,4 0,6 32 33,6 40 0,3 0,015 14
33,7 – 38,4 – 0,3 32 – 40 0,3 0,015 14

– 34,2 – 42,7 0,3 32 34 45 0,3 0,02 14
35,2 – – 42,7 0,3 32 35,1 45 0,3 0,02 14
35,2 – – 42,7 0,3 32 – 45 0,3 0,02 14

Product data online † skf.com/go/17000-1-1 273
