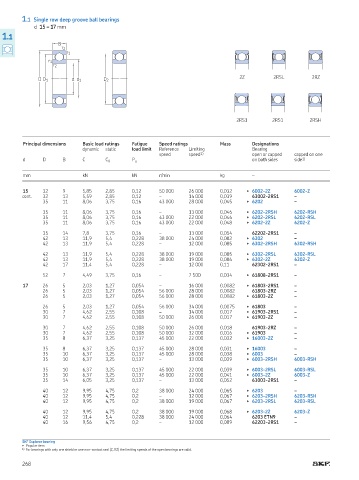

1.1 Single row deep groove ball bearings
d 15 – 17 mm
1.1
B
r 2
r 1
r 1
r 2

2Z 2RSL 2RZ
D D 1 d d 1 D 2

2RS1 2RS1 2RSH

Principal dimensions Basic load ratings Fatigue Speed ratings Mass Designations
dynamic static load limit Reference Limiting Bearing
speed speed 1) open or capped capped on one
d D B C C 0 P u on both sides side 1)

mm kN kN r/min kg –

15 32 9 5,85 2,85 0,12 50 000 26 000 0,032 ▶ 6002-2Z 6002-Z

cont. 32 13 5,59 2,85 0,12 – 14 000 0,039 63002-2RS1 –
35 11 8,06 3,75 0,16 43 000 28 000 0,045 ▶ 6202 –

35 11 8,06 3,75 0,16 – 13 000 0,046 ▶ 6202-2RSH 6202-RSH
35 11 8,06 3,75 0,16 43 000 22 000 0,046 ▶ 6202-2RSL 6202-RSL
35 11 8,06 3,75 0,16 43 000 22 000 0,048 ▶ 6202-2Z 6202-Z

35 14 7,8 3,75 0,16 – 13 000 0,054 62202-2RS1 –
42 13 11,9 5,4 0,228 38 000 24 000 0,082 ▶ 6302 –
42 13 11,9 5,4 0,228 – 12 000 0,085 ▶ 6302-2RSH 6302-RSH

42 13 11,9 5,4 0,228 38 000 19 000 0,085 ▶ 6302-2RSL 6302-RSL
42 13 11,9 5,4 0,228 38 000 19 000 0,086 ▶ 6302-2Z 6302-Z
42 17 11,4 5,4 0,228 – 12 000 0,11 62302-2RS1 –

52 7 4,49 3,75 0,16 – 7 500 0,034 ▶ 61808-2RS1 –

17 26 5 2,03 1,27 0,054 – 16 000 0,0082 ▶ 61803-2RS1 –
26 5 2,03 1,27 0,054 56 000 28 000 0,0082 61803-2RZ –
26 5 2,03 1,27 0,054 56 000 28 000 0,0082 ▶ 61803-2Z –

26 5 2,03 1,27 0,054 56 000 34 000 0,0075 ▶ 61803 –
30 7 4,62 2,55 0,108 – 14 000 0,017 ▶ 61903-2RS1 –
30 7 4,62 2,55 0,108 50 000 26 000 0,017 ▶ 61903-2Z –

30 7 4,62 2,55 0,108 50 000 26 000 0,018 61903-2RZ –
30 7 4,62 2,55 0,108 50 000 32 000 0,016 ▶ 61903 –
35 8 6,37 3,25 0,137 45 000 22 000 0,032 ▶ 16003-2Z –

35 8 6,37 3,25 0,137 45 000 28 000 0,031 ▶ 16003 –
35 10 6,37 3,25 0,137 45 000 28 000 0,038 ▶ 6003 –
35 10 6,37 3,25 0,137 – 13 000 0,039 ▶ 6003-2RSH 6003-RSH

35 10 6,37 3,25 0,137 45 000 22 000 0,039 ▶ 6003-2RSL 6003-RSL
35 10 6,37 3,25 0,137 45 000 22 000 0,041 ▶ 6003-2Z 6003-Z
35 14 6,05 3,25 0,137 – 13 000 0,052 63003-2RS1 –

40 12 9,95 4,75 0,2 38 000 24 000 0,065 ▶ 6203 –
40 12 9,95 4,75 0,2 – 12 000 0,067 ▶ 6203-2RSH 6203-RSH
40 12 9,95 4,75 0,2 38 000 19 000 0,067 ▶ 6203-2RSL 6203-RSL

40 12 9,95 4,75 0,2 38 000 19 000 0,068 ▶ 6203-2Z 6203-Z
40 12 11,4 5,4 0,228 38 000 24 000 0,064 6203 ETN9 –
40 16 9,56 4,75 0,2 – 12 000 0,089 62203-2RS1 –

SKF Explorer bearing
▶ Popular item
1) For bearings with only one shield or one non-contact seal (Z, RZ) the limiting speeds of the open bearings are valid.
