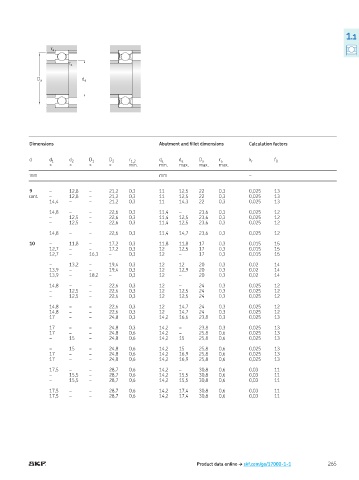

1.1

r a

r a

D a d a

Dimensions Abutment and illet dimensions Calculation factors

d d 1 d 2 D 1 D 2 r 1,2 d a d a D a r a k r f 0
≈ ≈ ≈ ≈ min. min. max. max. max.
mm mm –

9 – 12,8 – 21,2 0,3 11 12,5 22 0,3 0,025 13

cont. – 12,8 – 21,2 0,3 11 12,5 22 0,3 0,025 13
14,4 – – 21,2 0,3 11 14,3 22 0,3 0,025 13

14,8 – – 22,6 0,3 11,4 – 23,6 0,3 0,025 12
– 12,5 – 22,6 0,3 11,4 12,5 23,6 0,3 0,025 12
– 12,5 – 22,6 0,3 11,4 12,5 23,6 0,3 0,025 12

14,8 – – 22,6 0,3 11,4 14,7 23,6 0,3 0,025 12

10 – 11,8 – 17,2 0,3 11,8 11,8 17 0,3 0,015 15
12,7 – – 17,2 0,3 12 12,5 17 0,3 0,015 15
12,7 – 16,3 – 0,3 12 – 17 0,3 0,015 15

– 13,2 – 19,4 0,3 12 12 20 0,3 0,02 14
13,9 – – 19,4 0,3 12 12,9 20 0,3 0,02 14
13,9 – 18,2 – 0,3 12 – 20 0,3 0,02 14

14,8 – – 22,6 0,3 12 – 24 0,3 0,025 12
– 12,5 – 22,6 0,3 12 12,5 24 0,3 0,025 12
– 12,5 – 22,6 0,3 12 12,5 24 0,3 0,025 12

14,8 – – 22,6 0,3 12 14,7 24 0,3 0,025 12
14,8 – – 22,6 0,3 12 14,7 24 0,3 0,025 12
17 – – 24,8 0,3 14,2 16,6 23,8 0,3 0,025 13

17 – – 24,8 0,3 14,2 – 23,8 0,3 0,025 13
17 – – 24,8 0,6 14,2 – 25,8 0,6 0,025 13
– 15 – 24,8 0,6 14,2 15 25,8 0,6 0,025 13

– 15 – 24,8 0,6 14,2 15 25,8 0,6 0,025 13
17 – – 24,8 0,6 14,2 16,9 25,8 0,6 0,025 13
17 – – 24,8 0,6 14,2 16,9 25,8 0,6 0,025 13

17,5 – – 28,7 0,6 14,2 – 30,8 0,6 0,03 11
– 15,5 – 28,7 0,6 14,2 15,5 30,8 0,6 0,03 11
– 15,5 – 28,7 0,6 14,2 15,5 30,8 0,6 0,03 11

17,5 – – 28,7 0,6 14,2 17,4 30,8 0,6 0,03 11
17,5 – – 28,7 0,6 14,2 17,4 30,8 0,6 0,03 11

Product data online † skf.com/go/17000-1-1 265
