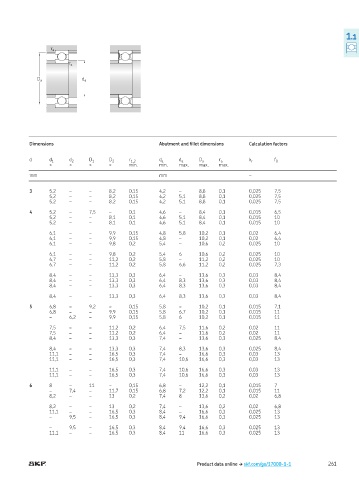

1
0.0.1
r a

r a

D a d a

Dimensions Abutment and illet dimensions Calculation factors

d d 1 d 2 D 1 D 2 r 1,2 d a d a D a r a k r f 0
≈ ≈ ≈ ≈ min. min. max. max. max.
mm mm –

3 5,2 – – 8,2 0,15 4,2 – 8,8 0,1 0,025 7,5
5,2 – – 8,2 0,15 4,2 5,1 8,8 0,1 0,025 7,5
5,2 – – 8,2 0,15 4,2 5,1 8,8 0,1 0,025 7,5

4 5,2 – 7,5 – 0,1 4,6 – 8,4 0,1 0,015 6,5
5,2 – – 8,1 0,1 4,6 5,1 8,4 0,1 0,015 10
5,2 – – 8,1 0,1 4,6 5,1 8,4 0,1 0,015 10

6,1 – – 9,9 0,15 4,8 5,8 10,2 0,1 0,02 6,4
6,1 – – 9,9 0,15 4,8 – 10,2 0,1 0,02 6,4
6,1 – – 9,8 0,2 5,4 – 10,6 0,2 0,025 10

6,1 – – 9,8 0,2 5,4 6 10,6 0,2 0,025 10
6,7 – – 11,2 0,2 5,8 – 11,2 0,2 0,025 10
6,7 – – 11,2 0,2 5,8 6,6 11,2 0,2 0,025 7,3

8,4 – – 13,3 0,3 6,4 – 13,6 0,3 0,03 8,4
8,4 – – 13,3 0,3 6,4 8,3 13,6 0,3 0,03 8,4
8,4 – – 13,3 0,3 6,4 8,3 13,6 0,3 0,03 8,4

8,4 – – 13,3 0,3 6,4 8,3 13,6 0,3 0,03 8,4

5 6,8 – 9,2 – 0,15 5,8 – 10,2 0,1 0,015 7,1
6,8 – – 9,9 0,15 5,8 6,7 10,2 0,1 0,015 11
– 6,2 – 9,9 0,15 5,8 6 10,2 0,1 0,015 11

7,5 – – 11,2 0,2 6,4 7,5 11,6 0,2 0,02 11
7,5 – – 11,2 0,2 6,4 – 11,6 0,2 0,02 11
8,4 – – 13,3 0,3 7,4 – 13,6 0,3 0,025 8,4

8,4 – – 13,3 0,3 7,4 8,3 13,6 0,3 0,025 8,4
11,1 – – 16,5 0,3 7,4 – 16,6 0,3 0,03 13
11,1 – – 16,5 0,3 7,4 10,6 16,6 0,3 0,03 13

11,1 – – 16,5 0,3 7,4 10,6 16,6 0,3 0,03 13
11,1 – – 16,5 0,3 7,4 10,6 16,6 0,3 0,03 13

6 8 – 11 – 0,15 6,8 – 12,2 0,1 0,015 7
– 7,4 – 11,7 0,15 6,8 7,2 12,2 0,1 0,015 11
8,2 – – 13 0,2 7,4 8 13,6 0,2 0,02 6,8

8,2 – – 13 0,2 7,4 – 13,6 0,2 0,02 6,8
11,1 – – 16,5 0,3 8,4 – 16,6 0,3 0,025 13
– 9,5 – 16,5 0,3 8,4 9,4 16,6 0,3 0,025 13

– 9,5 – 16,5 0,3 8,4 9,4 16,6 0,3 0,025 13
11,1 – – 16,5 0,3 8,4 11 16,6 0,3 0,025 13

Product data online † skf.com/go/17000-1-1 261
