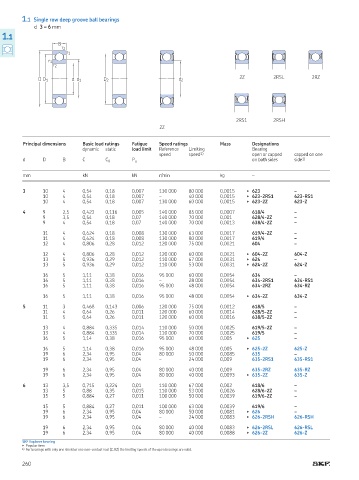

Page 262 - Rollingbearings

product tables
Product tables
1.1 Single row deep groove ball bearings
d 3 – 6 mm
1.1
B
r 2
r 1
r 1
r 2

2Z 2RSL 2RZ
D D 1 d d 1 D 2 d 2

2RS1 2RSH
2Z

Principal dimensions Basic load ratings Fatigue Speed ratings Mass Designations
dynamic static load limit Reference Limiting Bearing
speed speed 1) open or capped capped on one
d D B C C 0 P u on both sides side 1)

mm kN kN r/min kg –

3 10 4 0,54 0,18 0,007 130 000 80 000 0,0015 ▶ 623 –
10 4 0,54 0,18 0,007 – 40 000 0,0015 ▶ 623-2RS1 623-RS1
10 4 0,54 0,18 0,007 130 000 60 000 0,0015 ▶ 623-2Z 623-Z

4 9 2,5 0,423 0,116 0,005 140 000 85 000 0,0007 618/4 –
9 3,5 0,54 0,18 0,07 140 000 70 000 0,001 628/4-2Z –
9 4 0,54 0,18 0,07 140 000 70 000 0,0013 638/4-2Z –

11 4 0,624 0,18 0,008 130 000 63 000 0,0017 619/4-2Z –
11 4 0,624 0,18 0,008 130 000 80 000 0,0017 619/4 –
12 4 0,806 0,28 0,012 120 000 75 000 0,0021 604 –

12 4 0,806 0,28 0,012 120 000 60 000 0,0021 ▶ 604-2Z 604-Z
13 5 0,936 0,29 0,012 110 000 67 000 0,0031 ▶ 624 –
13 5 0,936 0,29 0,012 110 000 53 000 0,0031 ▶ 624-2Z 624-Z

16 5 1,11 0,38 0,016 95 000 60 000 0,0054 634 –
16 5 1,11 0,38 0,016 – 28 000 0,0054 634-2RS1 634-RS1
16 5 1,11 0,38 0,016 95 000 48 000 0,0054 634-2RZ 634-RZ

16 5 1,11 0,38 0,016 95 000 48 000 0,0054 ▶ 634-2Z 634-Z

5 11 3 0,468 0,143 0,006 120 000 75 000 0,0012 618/5 –
11 4 0,64 0,26 0,011 120 000 60 000 0,0014 628/5-2Z –
11 5 0,64 0,26 0,011 120 000 60 000 0,0016 638/5-2Z –

13 4 0,884 0,335 0,014 110 000 50 000 0,0025 619/5-2Z –
13 4 0,884 0,335 0,014 110 000 70 000 0,0025 619/5 –
16 5 1,14 0,38 0,016 95 000 60 000 0,005 ▶ 625 –

16 5 1,14 0,38 0,016 95 000 48 000 0,005 ▶ 625-2Z 625-Z
19 6 2,34 0,95 0,04 80 000 50 000 0,0085 635 –
19 6 2,34 0,95 0,04 – 24 000 0,009 635-2RS1 635-RS1

19 6 2,34 0,95 0,04 80 000 40 000 0,009 635-2RZ 635-RZ
19 6 2,34 0,95 0,04 80 000 40 000 0,0093 ▶ 635-2Z 635-Z

6 13 3,5 0,715 0,224 0,01 110 000 67 000 0,002 618/6 –
13 5 0,88 0,35 0,015 110 000 53 000 0,0026 628/6-2Z –
15 5 0,884 0,27 0,011 100 000 50 000 0,0039 619/6-2Z –

15 5 0,884 0,27 0,011 100 000 63 000 0,0039 619/6 –
19 6 2,34 0,95 0,04 80 000 50 000 0,0081 ▶ 626 –
19 6 2,34 0,95 0,04 – 24 000 0,0083 ▶ 626-2RSH 626-RSH

19 6 2,34 0,95 0,04 80 000 40 000 0,0083 ▶ 626-2RSL 626-RSL
19 6 2,34 0,95 0,04 80 000 40 000 0,0088 ▶ 626-2Z 626-Z

SKF Explorer bearing
▶ Popular item
1) For bearings with only one shield or one non-contact seal (Z, RZ) the limiting speeds of the open bearings are valid.
260
