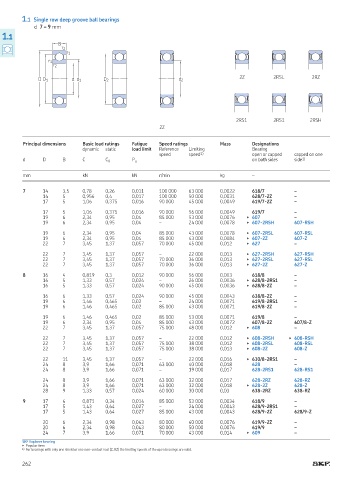

Page 264 - Rollingbearings

1.1 Single row deep groove ball bearings
d 7 – 9 mm
1.1
B
r 2
r 1
r 1
r 2

2Z 2RSL 2RZ
D D 1 d d 1 D 2 d 2

2RS1 2RS1 2RSH
2Z

Principal dimensions Basic load ratings Fatigue Speed ratings Mass Designations
dynamic static load limit Reference Limiting Bearing
speed speed 1) open or capped capped on one
d D B C C 0 P u on both sides side 1)

mm kN kN r/min kg –

7 14 3,5 0,78 0,26 0,011 100 000 63 000 0,0022 618/7 –
14 5 0,956 0,4 0,017 100 000 50 000 0,0031 628/7-2Z –
17 5 1,06 0,375 0,016 90 000 45 000 0,0049 619/7-2Z –

17 5 1,06 0,375 0,016 90 000 56 000 0,0049 619/7 –
19 6 2,34 0,95 0,04 85 000 53 000 0,0076 ▶ 607 –
19 6 2,34 0,95 0,04 – 24 000 0,0078 ▶ 607-2RSH 607-RSH

19 6 2,34 0,95 0,04 85 000 43 000 0,0078 ▶ 607-2RSL 607-RSL
19 6 2,34 0,95 0,04 85 000 43 000 0,0084 ▶ 607-2Z 607-Z
22 7 3,45 1,37 0,057 70 000 45 000 0,012 ▶ 627 –

22 7 3,45 1,37 0,057 – 22 000 0,013 ▶ 627-2RSH 627-RSH
22 7 3,45 1,37 0,057 70 000 36 000 0,013 ▶ 627-2RSL 627-RSL
22 7 3,45 1,37 0,057 70 000 36 000 0,013 ▶ 627-2Z 627-Z

8 16 4 0,819 0,3 0,012 90 000 56 000 0,003 618/8 –
16 5 1,33 0,57 0,024 – 26 000 0,0036 ▶ 628/8-2RS1 –
16 5 1,33 0,57 0,024 90 000 45 000 0,0036 ▶ 628/8-2Z –

16 6 1,33 0,57 0,024 90 000 45 000 0,0043 638/8-2Z –
19 6 1,46 0,465 0,02 – 24 000 0,0071 619/8-2RS1 –
19 6 1,46 0,465 0,02 85 000 43 000 0,0071 619/8-2Z –

19 6 1,46 0,465 0,02 85 000 53 000 0,0071 619/8 –
19 6 2,34 0,95 0,04 85 000 43 000 0,0072 607/8-2Z 607/8-Z
22 7 3,45 1,37 0,057 75 000 48 000 0,012 ▶ 608 –

22 7 3,45 1,37 0,057 – 22 000 0,012 ▶ 608-2RSH ▶ 608-RSH
22 7 3,45 1,37 0,057 75 000 38 000 0,012 ▶ 608-2RSL 608-RSL
22 7 3,45 1,37 0,057 75 000 38 000 0,013 ▶ 608-2Z 608-Z

22 11 3,45 1,37 0,057 – 22 000 0,016 ▶ 630/8-2RS1 –
24 8 3,9 1,66 0,071 63 000 40 000 0,018 628 –
24 8 3,9 1,66 0,071 – 19 000 0,017 628-2RS1 628-RS1

24 8 3,9 1,66 0,071 63 000 32 000 0,017 628-2RZ 628-RZ
24 8 3,9 1,66 0,071 63 000 32 000 0,018 ▶ 628-2Z 628-Z
28 9 1,33 0,57 0,024 60 000 30 000 0,03 638-2RZ 638-RZ

9 17 4 0,871 0,34 0,014 85 000 53 000 0,0034 618/9 –
17 5 1,43 0,64 0,027 – 24 000 0,0043 628/9-2RS1 –
17 5 1,43 0,64 0,027 85 000 43 000 0,0043 628/9-2Z 628/9-Z

20 6 2,34 0,98 0,043 80 000 40 000 0,0076 619/9-2Z –
20 6 2,34 0,98 0,043 80 000 50 000 0,0076 619/9 –
24 7 3,9 1,66 0,071 70 000 43 000 0,014 ▶ 609 –

SKF Explorer bearing
▶ Popular item
1) For bearings with only one shield or one non-contact seal (Z, RZ) the limiting speeds of the open bearings are valid.
262
