Permissible speed

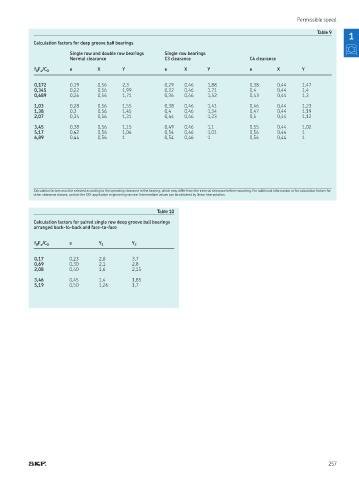

Table 9
1
Calculation factors for deep groove ball bearings
Single row and double row bearings Single row bearings
Normal clearance C3 clearance C4 clearance
f 0 F a /C 0 e X Y e X Y e X Y

0,172 0,19 0,56 2,3 0,29 0,46 1,88 0,38 0,44 1,47
0,345 0,22 0,56 1,99 0,32 0,46 1,71 0,4 0,44 1,4
0,689 0,26 0,56 1,71 0,36 0,46 1,52 0,43 0,44 1,3
1,03 0,28 0,56 1,55 0,38 0,46 1,41 0,46 0,44 1,23
1,38 0,3 0,56 1,45 0,4 0,46 1,34 0,47 0,44 1,19
2,07 0,34 0,56 1,31 0,44 0,46 1,23 0,5 0,44 1,12
3,45 0,38 0,56 1,15 0,49 0,46 1,1 0,55 0,44 1,02
5,17 0,42 0,56 1,04 0,54 0,46 1,01 0,56 0,44 1
6,89 0,44 0,56 1 0,54 0,46 1 0,56 0,44 1

Calculation factors must be selected according to the operating clearance in the bearing, which may differ from the internal clearance before mounting. For additional information or for calculation factors for
other clearance classes, contact the SKF application engineering service. Intermediate values can be obtained by linear interpolation.

Table 10
Calculation factors for paired single row deep groove ball bearings
arranged back-to-back and face-to-face

f F /C 0 e Y 1 Y 2
0 a
0,17 0,23 2,8 3,7
0,69 0,30 2,1 2,8
2,08 0,40 1,6 2,15
3,46 0,45 1,4 1,85
5,19 0,50 1,26 1,7

257
