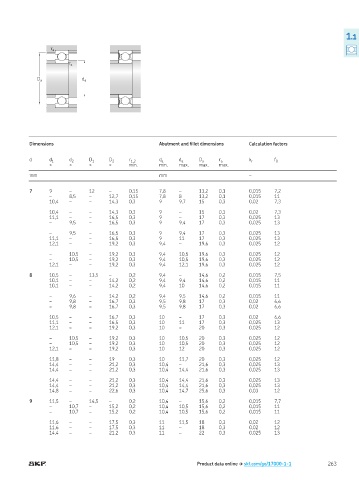

Page 265 - Rollingbearings

1.1

r a

r a

D a d a

Dimensions Abutment and illet dimensions Calculation factors

d d 1 d 2 D 1 D 2 r 1,2 d a d a D a r a k r f 0
≈ ≈ ≈ ≈ min. min. max. max. max.
mm mm –

7 9 – 12 – 0,15 7,8 – 13,2 0,1 0,015 7,2
– 8,5 – 12,7 0,15 7,8 8 13,2 0,1 0,015 11
10,4 – – 14,3 0,3 9 9,7 15 0,3 0,02 7,3

10,4 – – 14,3 0,3 9 – 15 0,3 0,02 7,3
11,1 – – 16,5 0,3 9 – 17 0,3 0,025 13
– 9,5 – 16,5 0,3 9 9,4 17 0,3 0,025 13

– 9,5 – 16,5 0,3 9 9,4 17 0,3 0,025 13
11,1 – – 16,5 0,3 9 11 17 0,3 0,025 13
12,1 – – 19,2 0,3 9,4 – 19,6 0,3 0,025 12

– 10,5 – 19,2 0,3 9,4 10,5 19,6 0,3 0,025 12
– 10,5 – 19,2 0,3 9,4 10,5 19,6 0,3 0,025 12
12,1 – – 19,2 0,3 9,4 12,1 19,6 0,3 0,025 12

8 10,5 – 13,5 – 0,2 9,4 – 14,6 0,2 0,015 7,5
10,1 – – 14,2 0,2 9,4 9,4 14,6 0,2 0,015 11
10,1 – – 14,2 0,2 9,4 10 14,6 0,2 0,015 11

– 9,6 – 14,2 0,2 9,4 9,5 14,6 0,2 0,015 11
– 9,8 – 16,7 0,3 9,5 9,8 17 0,3 0,02 6,6
– 9,8 – 16,7 0,3 9,5 9,8 17 0,3 0,02 6,6

10,5 – – 16,7 0,3 10 – 17 0,3 0,02 6,6
11,1 – – 16,5 0,3 10 11 17 0,3 0,025 13
12,1 – – 19,2 0,3 10 – 20 0,3 0,025 12

– 10,5 – 19,2 0,3 10 10,5 20 0,3 0,025 12
– 10,5 – 19,2 0,3 10 10,5 20 0,3 0,025 12
12,1 – – 19,2 0,3 10 12 20 0,3 0,025 12

11,8 – – 19 0,3 10 11,7 20 0,3 0,025 12
14,4 – – 21,2 0,3 10,4 – 21,6 0,3 0,025 13
14,4 – – 21,2 0,3 10,4 14,4 21,6 0,3 0,025 13

14,4 – – 21,2 0,3 10,4 14,4 21,6 0,3 0,025 13
14,4 – – 21,2 0,3 10,4 14,4 21,6 0,3 0,025 13
14,8 – – 22,6 0,3 10,4 14,7 25,6 0,3 0,03 12

9 11,5 – 14,5 – 0,2 10,4 – 15,6 0,2 0,015 7,7
– 10,7 – 15,2 0,2 10,4 10,5 15,6 0,2 0,015 11
– 10,7 – 15,2 0,2 10,4 10,5 15,6 0,2 0,015 11

11,6 – – 17,5 0,3 11 11,5 18 0,3 0,02 12
11,6 – – 17,5 0,3 11 – 18 0,3 0,02 12
14,4 – – 21,2 0,3 11 – 22 0,3 0,025 13

Product data online † skf.com/go/17000-1-1 263
