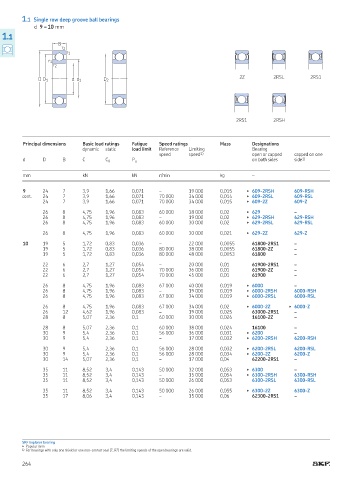

1.1 Single row deep groove ball bearings
d 9 – 10 mm
1.1
B
r 2
r 1
r 1
r 2

2Z 2RSL 2RS1
D D 1 d d 1 D 2

2RS1 2RSH

Principal dimensions Basic load ratings Fatigue Speed ratings Mass Designations
dynamic static load limit Reference Limiting Bearing
speed speed 1) open or capped capped on one
d D B C C 0 P u on both sides side 1)

mm kN kN r/min kg –

9 24 7 3,9 1,66 0,071 – 19 000 0,015 ▶ 609-2RSH 609-RSH

cont. 24 7 3,9 1,66 0,071 70 000 34 000 0,014 ▶ 609-2RSL 609-RSL
24 7 3,9 1,66 0,071 70 000 34 000 0,015 ▶ 609-2Z 609-Z

26 8 4,75 1,96 0,083 60 000 38 000 0,02 ▶ 629 –
26 8 4,75 1,96 0,083 – 19 000 0,02 ▶ 629-2RSH 629-RSH
26 8 4,75 1,96 0,083 60 000 30 000 0,02 ▶ 629-2RSL 629-RSL

26 8 4,75 1,96 0,083 60 000 30 000 0,021 ▶ 629-2Z 629-Z

10 19 5 1,72 0,83 0,036 – 22 000 0,0055 61800-2RS1 –
19 5 1,72 0,83 0,036 80 000 38 000 0,0055 61800-2Z –
19 5 1,72 0,83 0,036 80 000 48 000 0,0053 61800 –

22 6 2,7 1,27 0,054 – 20 000 0,01 61900-2RS1 –
22 6 2,7 1,27 0,054 70 000 36 000 0,01 61900-2Z –
22 6 2,7 1,27 0,054 70 000 45 000 0,01 61900 –

26 8 4,75 1,96 0,083 67 000 40 000 0,019 ▶ 6000 –
26 8 4,75 1,96 0,083 – 19 000 0,019 ▶ 6000-2RSH 6000-RSH
26 8 4,75 1,96 0,083 67 000 34 000 0,019 ▶ 6000-2RSL 6000-RSL

26 8 4,75 1,96 0,083 67 000 34 000 0,02 ▶ 6000-2Z ▶ 6000-Z
26 12 4,62 1,96 0,083 – 19 000 0,025 63000-2RS1 –
28 8 5,07 2,36 0,1 60 000 30 000 0,026 16100-2Z –

28 8 5,07 2,36 0,1 60 000 38 000 0,024 16100 –
30 9 5,4 2,36 0,1 56 000 36 000 0,031 ▶ 6200 –
30 9 5,4 2,36 0,1 – 17 000 0,032 ▶ 6200-2RSH 6200-RSH

30 9 5,4 2,36 0,1 56 000 28 000 0,032 ▶ 6200-2RSL 6200-RSL
30 9 5,4 2,36 0,1 56 000 28 000 0,034 ▶ 6200-2Z 6200-Z
30 14 5,07 2,36 0,1 – 17 000 0,04 62200-2RS1 –

35 11 8,52 3,4 0,143 50 000 32 000 0,053 ▶ 6300 –
35 11 8,52 3,4 0,143 – 15 000 0,054 ▶ 6300-2RSH 6300-RSH
35 11 8,52 3,4 0,143 50 000 26 000 0,053 6300-2RSL 6300-RSL

35 11 8,52 3,4 0,143 50 000 26 000 0,055 ▶ 6300-2Z 6300-Z
35 17 8,06 3,4 0,143 – 15 000 0,06 62300-2RS1 –

SKF Explorer bearing
▶ Popular item
1) For bearings with only one shield or one non-contact seal (Z, RZ) the limiting speeds of the open bearings are valid.
