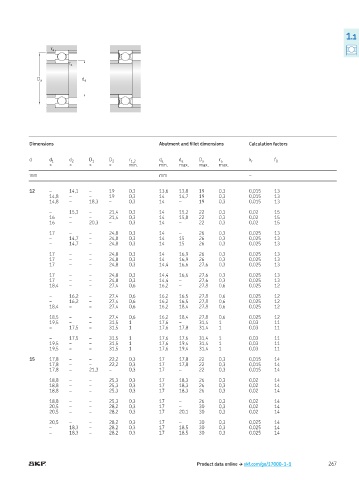

Page 269 - Rollingbearings

1.1

r a

r a

D a d a

Dimensions Abutment and illet dimensions Calculation factors

d d 1 d 2 D 1 D 2 r 1,2 d a d a D a r a k r f 0
≈ ≈ ≈ ≈ min. min. max. max. max.
mm mm –

12 – 14,1 – 19 0,3 13,6 13,8 19 0,3 0,015 13
14,8 – – 19 0,3 14 14,7 19 0,3 0,015 13
14,8 – 18,3 – 0,3 14 – 19 0,3 0,015 13

– 15,3 – 21,4 0,3 14 15,2 22 0,3 0,02 15
16 – – 21,4 0,3 14 15,8 22 0,3 0,02 15
16 – 20,3 – 0,3 14 – 22 0,3 0,02 15

17 – – 24,8 0,3 14 – 26 0,3 0,025 13
– 14,7 – 24,8 0,3 14 15 26 0,3 0,025 13
– 14,7 – 24,8 0,3 14 15 26 0,3 0,025 13

17 – – 24,8 0,3 14 16,9 26 0,3 0,025 13
17 – – 24,8 0,3 14 16,9 26 0,3 0,025 13
17 – – 24,8 0,3 14,4 16,6 27,6 0,3 0,025 13

17 – – 24,8 0,3 14,4 16,6 27,6 0,3 0,025 13
17 – – 24,8 0,3 14,4 – 27,6 0,3 0,025 13
18,4 – – 27,4 0,6 16,2 – 27,8 0,6 0,025 12

– 16,2 – 27,4 0,6 16,2 16,5 27,8 0,6 0,025 12
– 16,2 – 27,4 0,6 16,2 16,5 27,8 0,6 0,025 12
18,4 – – 27,4 0,6 16,2 18,4 27,8 0,6 0,025 12

18,5 – – 27,4 0,6 16,2 18,4 27,8 0,6 0,025 12
19,5 – – 31,5 1 17,6 – 31,4 1 0,03 11
– 17,5 – 31,5 1 17,6 17,8 31,4 1 0,03 11

– 17,5 – 31,5 1 17,6 17,6 31,4 1 0,03 11
19,5 – – 31,5 1 17,6 19,4 31,4 1 0,03 11
19,5 – – 31,5 1 17,6 19,4 31,4 1 0,03 11

15 17,8 – – 22,2 0,3 17 17,8 22 0,3 0,015 14
17,8 – – 22,2 0,3 17 17,8 22 0,3 0,015 14
17,8 – 21,3 – 0,3 17 – 22 0,3 0,015 14

18,8 – – 25,3 0,3 17 18,3 26 0,3 0,02 14
18,8 – – 25,3 0,3 17 18,3 26 0,3 0,02 14
18,8 – – 25,3 0,3 17 18,3 26 0,3 0,02 14

18,8 – – 25,3 0,3 17 – 26 0,3 0,02 14
20,5 – – 28,2 0,3 17 – 30 0,3 0,02 14
20,5 – – 28,2 0,3 17 20,1 30 0,3 0,02 14

20,5 – – 28,2 0,3 17 – 30 0,3 0,025 14
– 18,3 – 28,2 0,3 17 18,5 30 0,3 0,025 14
– 18,3 – 28,2 0,3 17 18,5 30 0,3 0,025 14
