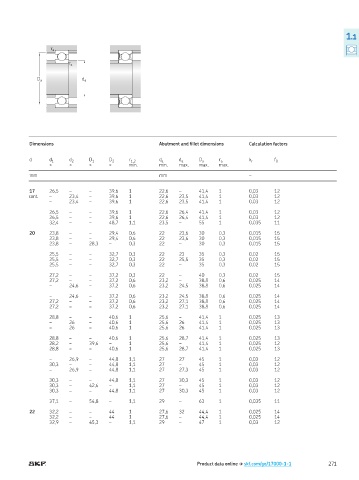

Page 273 - Rollingbearings

1.1

r a

r a

D a d a

Dimensions Abutment and illet dimensions Calculation factors

d d 1 d 2 D 1 D 2 r 1,2 d a d a D a r a k r f 0
≈ ≈ ≈ ≈ min. min. max. max. max.
mm mm –

17 26,5 – – 39,6 1 22,6 – 41,4 1 0,03 12
cont. – 23,4 – 39,6 1 22,6 23,5 41,4 1 0,03 12

– 23,4 – 39,6 1 22,6 23,5 41,4 1 0,03 12

26,5 – – 39,6 1 22,6 26,4 41,4 1 0,03 12
26,5 – – 39,6 1 22,6 26,4 41,4 1 0,03 12
32,4 – – 48,7 1,1 23,5 – 55 1 0,035 11

20 23,8 – – 29,4 0,6 22 23,6 30 0,3 0,015 15
23,8 – – 29,4 0,6 22 23,6 30 0,3 0,015 15
23,8 – 28,3 – 0,3 22 – 30 0,3 0,015 15

25,5 – – 32,7 0,3 22 23 35 0,3 0,02 15
25,5 – – 32,7 0,3 22 25,5 35 0,3 0,02 15
25,5 – – 32,7 0,3 22 – 35 0,3 0,02 15

27,2 – – 37,2 0,3 22 – 40 0,3 0,02 15
27,2 – – 37,2 0,6 23,2 – 38,8 0,6 0,025 14
– 24,6 – 37,2 0,6 23,2 24,5 38,8 0,6 0,025 14

– 24,6 – 37,2 0,6 23,2 24,5 38,8 0,6 0,025 14
27,2 – – 37,2 0,6 23,2 27,1 38,8 0,6 0,025 14
27,2 – – 37,2 0,6 23,2 27,1 38,8 0,6 0,025 14

28,8 – – 40,6 1 25,6 – 41,4 1 0,025 13
– 26 – 40,6 1 25,6 26 41,4 1 0,025 13
– 26 – 40,6 1 25,6 26 41,4 1 0,025 13

28,8 – – 40,6 1 25,6 28,7 41,4 1 0,025 13
28,2 – 39,6 – 1 25,6 – 41,4 1 0,025 12
28,8 – – 40,6 1 25,6 28,7 41,4 1 0,025 13

– 26,9 – 44,8 1,1 27 27 45 1 0,03 12
30,3 – – 44,8 1,1 27 – 45 1 0,03 12
– 26,9 – 44,8 1,1 27 27,3 45 1 0,03 12

30,3 – – 44,8 1,1 27 30,3 45 1 0,03 12
30,3 – 42,6 – 1,1 27 – 45 1 0,03 12
30,3 – – 44,8 1,1 27 30,3 45 1 0,03 12

37,1 – 54,8 – 1,1 29 – 63 1 0,035 11

22 32,2 – – 44 1 27,6 32 44,4 1 0,025 14
32,2 – – 44 1 27,6 – 44,4 1 0,025 14
32,9 – 45,3 – 1,1 29 – 47 1 0,03 12

Product data online † skf.com/go/17000-1-1 271
