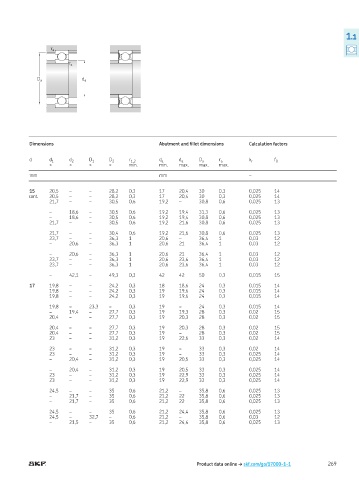

1.1

r a

r a

D a d a

Dimensions Abutment and illet dimensions Calculation factors

d d 1 d 2 D 1 D 2 r 1,2 d a d a D a r a k r f 0
≈ ≈ ≈ ≈ min. min. max. max. max.
mm mm –

15 20,5 – – 28,2 0,3 17 20,4 30 0,3 0,025 14
cont. 20,5 – – 28,2 0,3 17 20,4 30 0,3 0,025 14

21,7 – – 30,5 0,6 19,2 – 30,8 0,6 0,025 13

– 18,6 – 30,5 0,6 19,2 19,4 31,3 0,6 0,025 13
– 18,6 – 30,5 0,6 19,2 19,4 30,8 0,6 0,025 13
21,7 – – 30,5 0,6 19,2 21,6 30,8 0,6 0,025 13

21,7 – – 30,4 0,6 19,2 21,6 30,8 0,6 0,025 13
23,7 – – 36,3 1 20,6 – 36,4 1 0,03 12
– 20,6 – 36,3 1 20,6 21 36,4 1 0,03 12

– 20,6 – 36,3 1 20,6 21 36,4 1 0,03 12
23,7 – – 36,3 1 20,6 23,6 36,4 1 0,03 12
23,7 – – 36,3 1 20,6 23,6 36,4 1 0,03 12

– 42,1 – 49,3 0,3 42 42 50 0,3 0,015 15

17 19,8 – – 24,2 0,3 18 18,6 24 0,3 0,015 14
19,8 – – 24,2 0,3 19 19,6 24 0,3 0,015 14
19,8 – – 24,2 0,3 19 19,6 24 0,3 0,015 14

19,8 – 23,3 – 0,3 19 – 24 0,3 0,015 14
– 19,4 – 27,7 0,3 19 19,3 28 0,3 0,02 15
20,4 – – 27,7 0,3 19 20,3 28 0,3 0,02 15

20,4 – – 27,7 0,3 19 20,3 28 0,3 0,02 15
20,4 – – 27,7 0,3 19 – 28 0,3 0,02 15
23 – – 31,2 0,3 19 22,6 33 0,3 0,02 14

23 – – 31,2 0,3 19 – 33 0,3 0,02 14
23 – – 31,2 0,3 19 – 33 0,3 0,025 14
– 20,4 – 31,2 0,3 19 20,5 33 0,3 0,025 14

– 20,4 – 31,2 0,3 19 20,5 33 0,3 0,025 14
23 – – 31,2 0,3 19 22,9 33 0,3 0,025 14
23 – – 31,2 0,3 19 22,9 33 0,3 0,025 14

24,5 – – 35 0,6 21,2 – 35,8 0,6 0,025 13
– 21,7 – 35 0,6 21,2 22 35,8 0,6 0,025 13
– 21,7 – 35 0,6 21,2 22 35,8 0,6 0,025 13

24,5 – – 35 0,6 21,2 24,4 35,8 0,6 0,025 13
24,5 – 32,7 – 0,6 21,2 – 35,8 0,6 0,03 12
– 21,5 – 35 0,6 21,2 24,4 35,8 0,6 0,025 13

Product data online † skf.com/go/17000-1-1 269
