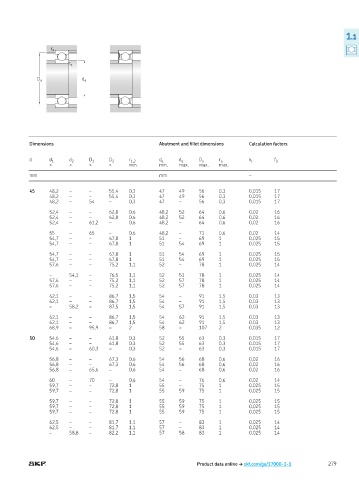

1.1

r a

r a

D a d a

Dimensions Abutment and illet dimensions Calculation factors

d d 1 d 2 D 1 D 2 r 1,2 d a d a D a r a k r f 0
≈ ≈ ≈ ≈ min. min. max. max. max.
mm mm –

45 48,2 – – 55,4 0,3 47 49 56 0,3 0,015 17
48,2 – – 55,4 0,3 47 49 56 0,3 0,015 17
48,2 – 54 – 0,3 47 – 56 0,3 0,015 17

52,4 – – 62,8 0,6 48,2 52 64 0,6 0,02 16
52,4 – – 62,8 0,6 48,2 52 64 0,6 0,02 16
52,4 – 61,2 – 0,6 48,2 – 64 0,6 0,02 16

55 – 65 – 0,6 48,2 – 71 0,6 0,02 14
54,7 – – 67,8 1 51 – 69 1 0,025 15
54,7 – – 67,8 1 51 54 69 1 0,025 15

54,7 – – 67,8 1 51 54 69 1 0,025 15
54,7 – – 67,8 1 51 54 69 1 0,025 15
57,6 – – 75,2 1,1 52 – 78 1 0,025 14

– 54,1 – 76,5 1,1 52 53 78 1 0,025 14
57,6 – – 75,2 1,1 52 57 78 1 0,025 14
57,6 – – 75,2 1,1 52 57 78 1 0,025 14

62,1 – – 86,7 1,5 54 – 91 1,5 0,03 13
62,1 – – 86,7 1,5 54 – 91 1,5 0,03 13
– 58,2 – 87,5 1,5 54 57 91 1,5 0,03 13

62,1 – – 86,7 1,5 54 62 91 1,5 0,03 13
62,1 – – 86,7 1,5 54 62 91 1,5 0,03 13
68,9 – 95,9 – 2 58 – 107 2 0,035 12

50 54,6 – – 61,8 0,3 52 55 63 0,3 0,015 17
54,6 – – 61,8 0,3 52 55 63 0,3 0,015 17
54,6 – 60,3 – 0,3 52 – 63 0,3 0,015 17

56,8 – – 67,3 0,6 54 56 68 0,6 0,02 16
56,8 – – 67,3 0,6 54 56 68 0,6 0,02 16
56,8 – 65,6 – 0,6 54 – 68 0,6 0,02 16

60 – 70 – 0,6 54 – 76 0,6 0,02 14
59,7 – – 72,8 1 55 – 75 1 0,025 15
59,7 – – 72,8 1 55 59 75 1 0,025 15

59,7 – – 72,8 1 55 59 75 1 0,025 15
59,7 – – 72,8 1 55 59 75 1 0,025 15
59,7 – – 72,8 1 55 59 75 1 0,025 15

62,5 – – 81,7 1,1 57 – 83 1 0,025 14
62,5 – – 81,7 1,1 57 – 83 1 0,025 14
– 58,8 – 82,2 1,1 57 58 83 1 0,025 14

Product data online † skf.com/go/17000-1-1 279
