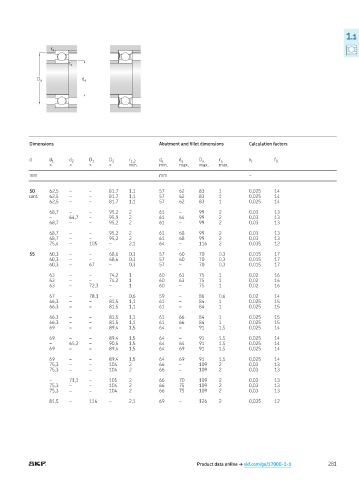

Page 283 - Rollingbearings

1.1

r a

r a

D a d a

Dimensions Abutment and illet dimensions Calculation factors

d d 1 d 2 D 1 D 2 r 1,2 d a d a D a r a k r f 0
≈ ≈ ≈ ≈ min. min. max. max. max.
mm mm –

50 62,5 – – 81,7 1,1 57 62 83 1 0,025 14

cont. 62,5 – – 81,7 1,1 57 62 83 1 0,025 14
62,5 – – 81,7 1,1 57 62 83 1 0,025 14

68,7 – – 95,2 2 61 – 99 2 0,03 13
– 64,7 – 95,9 2 61 64 99 2 0,03 13
68,7 – – 95,2 2 61 – 99 2 0,03 13

68,7 – – 95,2 2 61 68 99 2 0,03 13
68,7 – – 95,2 2 61 68 99 2 0,03 13
75,4 – 105 – 2,1 64 – 116 2 0,035 12

55 60,3 – – 68,6 0,3 57 60 70 0,3 0,015 17
60,3 – – 68,6 0,3 57 60 70 0,3 0,015 17
60,3 – 67 – 0,3 57 – 70 0,3 0,015 17

63 – – 74,2 1 60 63 75 1 0,02 16
63 – – 74,2 1 60 63 75 1 0,02 16
63 – 72,3 – 1 60 – 75 1 0,02 16

67 – 78,1 – 0,6 59 – 86 0,6 0,02 14
66,3 – – 81,5 1,1 61 – 84 1 0,025 15
66,3 – – 81,5 1,1 61 – 84 1 0,025 15

66,3 – – 81,5 1,1 61 66 84 1 0,025 15
66,3 – – 81,5 1,1 61 66 84 1 0,025 15
69 – – 89,4 1,5 64 – 91 1,5 0,025 14

69 – – 89,4 1,5 64 – 91 1,5 0,025 14
– 65,2 – 90,5 1,5 64 64 91 1,5 0,025 14
69 – – 89,4 1,5 64 69 91 1,5 0,025 14

69 – – 89,4 1,5 64 69 91 1,5 0,025 14
75,3 – – 104 2 66 – 109 2 0,03 13
75,3 – – 104 2 66 – 109 2 0,03 13

– 71,1 – 105 2 66 70 109 2 0,03 13
75,3 – – 104 2 66 75 109 2 0,03 13
75,3 – – 104 2 66 75 109 2 0,03 13

81,5 – 114 – 2,1 69 – 126 2 0,035 12

Product data online † skf.com/go/17000-1-1 281
