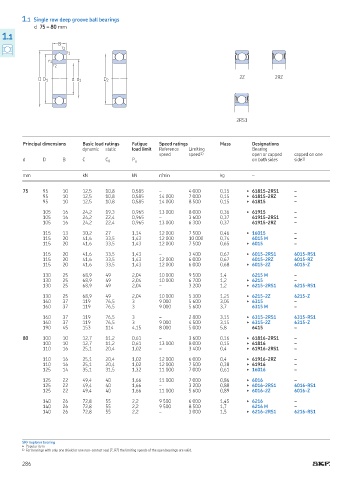

1.1 Single row deep groove ball bearings
d 75 – 80 mm
1.1
B
r 2
r 1
r 1
r 2

2Z 2RZ
D D 1 d d 1 D 2

2RS1

Principal dimensions Basic load ratings Fatigue Speed ratings Mass Designations
dynamic static load limit Reference Limiting Bearing
speed speed 1) open or capped capped on one
d D B C C 0 P u on both sides side 1)

mm kN kN r/min kg –

75 95 10 12,5 10,8 0,585 – 4 000 0,15 ▶ 61815-2RS1 –
95 10 12,5 10,8 0,585 14 000 7 000 0,15 ▶ 61815-2RZ –
95 10 12,5 10,8 0,585 14 000 8 500 0,15 ▶ 61815 –

105 16 24,2 19,3 0,965 13 000 8 000 0,36 ▶ 61915 –
105 16 24,2 22,4 0,965 – 3 600 0,37 61915-2RS1 –
105 16 24,2 22,4 0,965 13 000 6 300 0,37 61915-2RZ –

115 13 30,2 27 1,14 12 000 7 500 0,46 ▶ 16015 –
115 20 41,6 33,5 1,43 12 000 10 000 0,74 6015 M –
115 20 41,6 33,5 1,43 12 000 7 500 0,65 ▶ 6015 –

115 20 41,6 33,5 1,43 – 3 400 0,67 ▶ 6015-2RS1 6015-RS1
115 20 41,6 33,5 1,43 12 000 6 000 0,67 6015-2RZ 6015-RZ
115 20 41,6 33,5 1,43 12 000 6 000 0,68 ▶ 6015-2Z 6015-Z

130 25 68,9 49 2,04 10 000 9 500 1,4 6215 M –
130 25 68,9 49 2,04 10 000 6 700 1,2 ▶ 6215 –
130 25 68,9 49 2,04 – 3 200 1,2 ▶ 6215-2RS1 6215-RS1

130 25 68,9 49 2,04 10 000 5 300 1,25 ▶ 6215-2Z 6215-Z
160 37 119 76,5 3 9 000 5 600 3,05 ▶ 6315 –
160 37 119 76,5 3 9 000 5 600 3,7 6315 M –

160 37 119 76,5 3 – 2 800 3,15 ▶ 6315-2RS1 6315-RS1
160 37 119 76,5 3 9 000 4 500 3,15 ▶ 6315-2Z 6315-Z
190 45 153 114 4,15 8 000 5 000 5,8 6415 –

80 100 10 12,7 11,2 0,61 – 3 600 0,16 ▶ 61816-2RS1 –
100 10 12,7 11,2 0,61 13 000 8 000 0,15 ▶ 61816 –
110 16 25,1 20,4 1,02 – 3 400 0,4 ▶ 61916-2RS1 –

110 16 25,1 20,4 1,02 12 000 6 000 0,4 ▶ 61916-2RZ –
110 16 25,1 20,4 1,02 12 000 7 500 0,38 ▶ 61916 –
125 14 35,1 31,5 1,32 11 000 7 000 0,61 ▶ 16016 –

125 22 49,4 40 1,66 11 000 7 000 0,86 ▶ 6016 –
125 22 49,4 40 1,66 – 3 200 0,88 ▶ 6016-2RS1 6016-RS1
125 22 49,4 40 1,66 11 000 5 600 0,89 ▶ 6016-2Z 6016-Z

140 26 72,8 55 2,2 9 500 6 000 1,45 ▶ 6216 –
140 26 72,8 55 2,2 9 500 8 500 1,7 6216 M –
140 26 72,8 55 2,2 – 3 000 1,5 ▶ 6216-2RS1 6216-RS1

SKF Explorer bearing
▶ Popular item
1) For bearings with only one shield or one non-contact seal (Z, RZ) the limiting speeds of the open bearings are valid.
286
