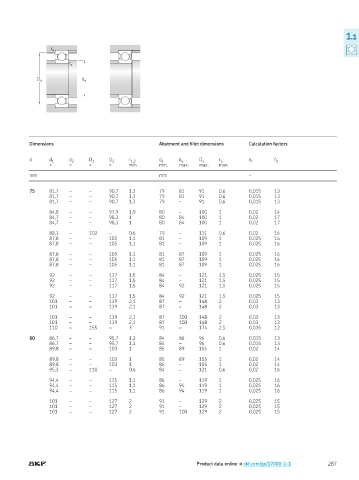

1.1

r a

r a

D a d a

Dimensions Abutment and illet dimensions Calculation factors

d d 1 d 2 D 1 D 2 r 1,2 d a d a D a r a k r f 0
≈ ≈ ≈ ≈ min. min. max. max. max.
mm mm –

75 81,7 – – 90,7 1,3 79 81 91 0,6 0,015 13
81,7 – – 90,7 1,3 79 81 91 0,6 0,015 13
81,7 – – 90,7 1,3 79 – 91 0,6 0,015 13

84,8 – – 97,9 1,9 80 – 100 1 0,02 14
84,7 – – 98,3 1 80 84 100 1 0,02 17
84,7 – – 98,3 1 80 84 100 1 0,02 17

88,3 – 102 – 0,6 79 – 111 0,6 0,02 16
87,8 – – 105 1,1 81 – 109 1 0,025 16
87,8 – – 105 1,1 81 – 109 1 0,025 16

87,8 – – 105 1,1 81 87 109 1 0,025 16
87,8 – – 105 1,1 81 87 109 1 0,025 16
87,8 – – 105 1,1 81 87 109 1 0,025 16

92 – – 117 1,5 84 – 121 1,5 0,025 15
92 – – 117 1,5 84 – 121 1,5 0,025 15
92 – – 117 1,5 84 92 121 1,5 0,025 15

92 – – 117 1,5 84 92 121 1,5 0,025 15
101 – – 139 2,1 87 – 148 2 0,03 13
101 – – 139 2,1 87 – 148 2 0,03 13

101 – – 139 2,1 87 100 148 2 0,03 13
101 – – 139 2,1 87 100 148 2 0,03 13
110 – 155 – 3 91 – 174 2,5 0,035 12

80 86,7 – – 95,7 1,3 84 86 96 0,6 0,015 13
86,7 – – 95,7 1,3 84 – 96 0,6 0,015 13
89,8 – – 103 1 85 89 105 1 0,02 14

89,8 – – 103 1 85 89 105 1 0,02 14
89,8 – – 103 1 85 – 105 1 0,02 14
95,3 – 110 – 0,6 84 – 121 0,6 0,02 16

94,4 – – 115 1,1 86 – 119 1 0,025 16
94,4 – – 115 1,1 86 94 119 1 0,025 16
94,4 – – 115 1,1 86 94 119 1 0,025 16

101 – – 127 2 91 – 129 2 0,025 15
101 – – 127 2 91 – 129 2 0,025 15
101 – – 127 2 91 100 129 2 0,025 15

Product data online † skf.com/go/17000-1-1 287
