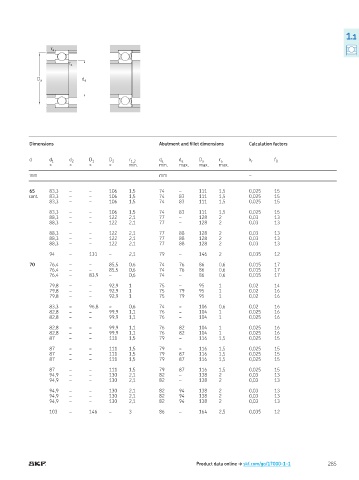

Page 287 - Rollingbearings

1.1

r a

r a

D a d a

Dimensions Abutment and illet dimensions Calculation factors

d d 1 d 2 D 1 D 2 r 1,2 d a d a D a r a k r f 0
≈ ≈ ≈ ≈ min. min. max. max. max.
mm mm –

65 83,3 – – 106 1,5 74 – 111 1,5 0,025 15

cont. 83,3 – – 106 1,5 74 83 111 1,5 0,025 15
83,3 – – 106 1,5 74 83 111 1,5 0,025 15

83,3 – – 106 1,5 74 83 111 1,5 0,025 15
88,3 – – 122 2,1 77 – 128 2 0,03 13
88,3 – – 122 2,1 77 – 128 2 0,03 13

88,3 – – 122 2,1 77 88 128 2 0,03 13
88,3 – – 122 2,1 77 88 128 2 0,03 13
88,3 – – 122 2,1 77 88 128 2 0,03 13

94 – 131 – 2,1 79 – 146 2 0,035 12

70 76,4 – – 85,5 0,6 74 76 86 0,6 0,015 17
76,4 – – 85,5 0,6 74 76 86 0,6 0,015 17
76,4 – 83,9 – 0,6 74 – 86 0,6 0,015 17

79,8 – – 92,9 1 75 – 95 1 0,02 14
79,8 – – 92,9 1 75 79 95 1 0,02 16
79,8 – – 92,9 1 75 79 95 1 0,02 16

83,3 – 96,8 – 0,6 74 – 106 0,6 0,02 16
82,8 – – 99,9 1,1 76 – 104 1 0,025 16
82,8 – – 99,9 1,1 76 – 104 1 0,025 16

82,8 – – 99,9 1,1 76 82 104 1 0,025 16
82,8 – – 99,9 1,1 76 82 104 1 0,025 16
87 – – 111 1,5 79 – 116 1,5 0,025 15

87 – – 111 1,5 79 – 116 1,5 0,025 15
87 – – 111 1,5 79 87 116 1,5 0,025 15
87 – – 111 1,5 79 87 116 1,5 0,025 15

87 – – 111 1,5 79 87 116 1,5 0,025 15
94,9 – – 130 2,1 82 – 138 2 0,03 13
94,9 – – 130 2,1 82 – 138 2 0,03 13

94,9 – – 130 2,1 82 94 138 2 0,03 13
94,9 – – 130 2,1 82 94 138 2 0,03 13
94,9 – – 130 2,1 82 94 138 2 0,03 13

103 – 146 – 3 86 – 164 2,5 0,035 12

Product data online † skf.com/go/17000-1-1 285
