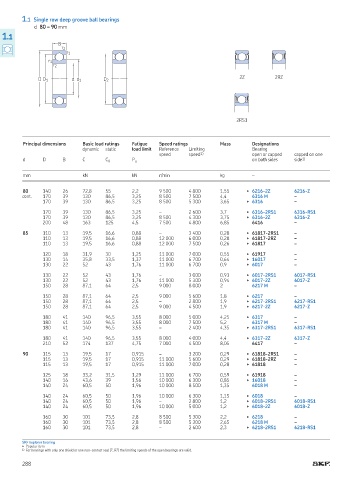

Page 290 - Rollingbearings

1.1 Single row deep groove ball bearings
d 80 – 90 mm
1.1
B
r 2
r 1
r 1
r 2

2Z 2RZ
D D 1 d d 1 D 2

2RS1

Principal dimensions Basic load ratings Fatigue Speed ratings Mass Designations
dynamic static load limit Reference Limiting Bearing
speed speed 1) open or capped capped on one
d D B C C 0 P u on both sides side 1)

mm kN kN r/min kg –

80 140 26 72,8 55 2,2 9 500 4 800 1,55 ▶ 6216-2Z 6216-Z
cont. 170 39 130 86,5 3,25 8 500 7 500 4,4 6316 M –
170 39 130 86,5 3,25 8 500 5 300 3,65 ▶ 6316 –

170 39 130 86,5 3,25 – 2 600 3,7 ▶ 6316-2RS1 6316-RS1
170 39 130 86,5 3,25 8 500 4 300 3,75 ▶ 6316-2Z 6316-Z
200 48 163 125 4,5 7 500 4 800 6,85 6416 –

85 110 13 19,5 16,6 0,88 – 3 400 0,28 ▶ 61817-2RS1 –
110 13 19,5 16,6 0,88 12 000 6 000 0,28 ▶ 61817-2RZ –
110 13 19,5 16,6 0,88 12 000 7 500 0,26 ▶ 61817 –

120 18 31,9 30 1,25 11 000 7 000 0,55 ▶ 61917 –
130 14 35,8 33,5 1,37 11 000 6 700 0,64 ▶ 16017 –
130 22 52 43 1,76 11 000 6 700 0,9 ▶ 6017 –

130 22 52 43 1,76 – 3 000 0,93 ▶ 6017-2RS1 6017-RS1
130 22 52 43 1,76 11 000 5 300 0,94 ▶ 6017-2Z 6017-Z
150 28 87,1 64 2,5 9 000 8 000 2 6217 M –

150 28 87,1 64 2,5 9 000 5 600 1,8 ▶ 6217 –
150 28 87,1 64 2,5 – 2 800 1,9 ▶ 6217-2RS1 6217-RS1
150 28 87,1 64 2,5 9 000 4 500 1,9 ▶ 6217-2Z 6217-Z

180 41 140 96,5 3,55 8 000 5 000 4,25 ▶ 6317 –
180 41 140 96,5 3,55 8 000 7 500 5,2 6317 M –
180 41 140 96,5 3,55 – 2 400 4,35 ▶ 6317-2RS1 6317-RS1

180 41 140 96,5 3,55 8 000 4 000 4,4 ▶ 6317-2Z 6317-Z
210 52 174 137 4,75 7 000 4 500 8,05 6417 –

90 115 13 19,5 17 0,915 – 3 200 0,29 ▶ 61818-2RS1 –
115 13 19,5 17 0,915 11 000 5 600 0,29 ▶ 61818-2RZ –
115 13 19,5 17 0,915 11 000 7 000 0,28 ▶ 61818 –

125 18 33,2 31,5 1,29 11 000 6 700 0,59 ▶ 61918 –
140 16 43,6 39 1,56 10 000 6 300 0,85 ▶ 16018 –
140 24 60,5 50 1,96 10 000 8 500 1,35 6018 M –

140 24 60,5 50 1,96 10 000 6 300 1,15 ▶ 6018 –
140 24 60,5 50 1,96 – 2 800 1,2 ▶ 6018-2RS1 6018-RS1
140 24 60,5 50 1,96 10 000 5 000 1,2 ▶ 6018-2Z 6018-Z

160 30 101 73,5 2,8 8 500 5 300 2,2 ▶ 6218 –
160 30 101 73,5 2,8 8 500 5 300 2,65 6218 M –
160 30 101 73,5 2,8 – 2 600 2,3 ▶ 6218-2RS1 6218-RS1

SKF Explorer bearing
▶ Popular item
1) For bearings with only one shield or one non-contact seal (Z, RZ) the limiting speeds of the open bearings are valid.
288
