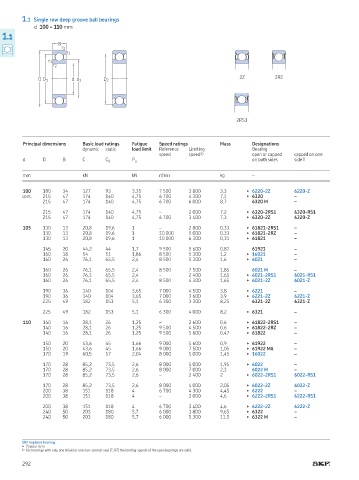

Page 294 - Rollingbearings

1.1 Single row deep groove ball bearings
d 100 – 110 mm
1.1
B
r 2
r 1
r 1
r 2

2Z 2RZ
D D 1 d d 1 D 2

2RS1

Principal dimensions Basic load ratings Fatigue Speed ratings Mass Designations
dynamic static load limit Reference Limiting Bearing
speed speed 1) open or capped capped on one
d D B C C 0 P u on both sides side 1)

mm kN kN r/min kg –

100 180 34 127 93 3,35 7 500 3 800 3,3 ▶ 6220-2Z 6220-Z
cont. 215 47 174 140 4,75 6 700 4 300 7,1 ▶ 6320 –
215 47 174 140 4,75 6 700 6 000 8,7 6320 M –

215 47 174 140 4,75 – 2 000 7,2 ▶ 6320-2RS1 6320-RS1
215 47 174 140 4,75 6 700 3 400 7,3 ▶ 6320-2Z 6320-Z

105 130 13 20,8 19,6 1 – 2 800 0,33 ▶ 61821-2RS1 –
130 13 20,8 19,6 1 10 000 5 000 0,33 ▶ 61821-2RZ –
130 13 20,8 19,6 1 10 000 6 300 0,31 ▶ 61821 –

145 20 44,2 44 1,7 9 500 5 600 0,87 61921 –
160 18 54 51 1,86 8 500 5 300 1,2 ▶ 16021 –
160 26 76,1 65,5 2,4 8 500 5 300 1,6 ▶ 6021 –

160 26 76,1 65,5 2,4 8 500 7 500 1,85 6021 M –
160 26 76,1 65,5 2,4 – 2 400 1,65 ▶ 6021-2RS1 6021-RS1
160 26 76,1 65,5 2,4 8 500 4 300 1,65 ▶ 6021-2Z 6021-Z

190 36 140 104 3,65 7 000 4 500 3,8 ▶ 6221 –
190 36 140 104 3,65 7 000 3 600 3,9 ▶ 6221-2Z 6221-Z
225 49 182 153 5,1 6 300 3 200 8,25 6321-2Z 6321-Z

225 49 182 153 5,1 6 300 4 000 8,2 ▶ 6321 –

110 140 16 28,1 26 1,25 – 2 600 0,6 ▶ 61822-2RS1 –
140 16 28,1 26 1,25 9 500 4 500 0,6 ▶ 61822-2RZ –
140 16 28,1 26 1,25 9 500 5 600 0,47 ▶ 61822 –

150 20 43,6 45 1,66 9 000 5 600 0,9 ▶ 61922 –
150 20 43,6 45 1,66 9 000 7 500 1,05 ▶ 61922 MA –
170 19 60,5 57 2,04 8 000 5 000 1,45 ▶ 16022 –

170 28 85,2 73,5 2,6 8 000 5 000 1,95 ▶ 6022 –
170 28 85,2 73,5 2,6 8 000 7 000 2,3 6022 M –
170 28 85,2 73,5 2,6 – 2 400 2 ▶ 6022-2RS1 6022-RS1

170 28 85,2 73,5 2,6 8 000 4 000 2,05 ▶ 6022-2Z 6022-Z
200 38 151 118 4 6 700 4 300 4,45 ▶ 6222 –
200 38 151 118 4 – 2 000 4,6 ▶ 6222-2RS1 6222-RS1

200 38 151 118 4 6 700 3 400 4,6 ▶ 6222-2Z 6222-Z
240 50 203 180 5,7 6 000 3 800 9,65 ▶ 6322 –
240 50 203 180 5,7 6 000 5 300 11,5 ▶ 6322 M –

SKF Explorer bearing
▶ Popular item
1) For bearings with only one shield or one non-contact seal (Z, RZ) the limiting speeds of the open bearings are valid.
292
