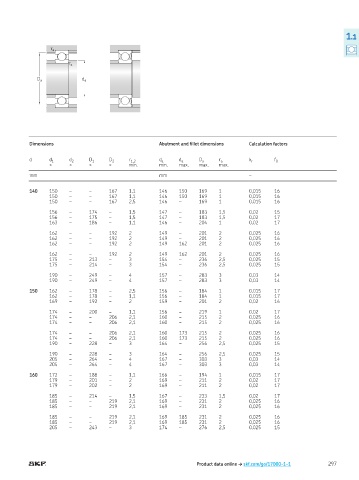

1.1

r a

r a

D a d a

Dimensions Abutment and illet dimensions Calculation factors

d d 1 d 2 D 1 D 2 r 1,2 d a d a D a r a k r f 0
≈ ≈ ≈ ≈ min. min. max. max. max.
mm mm –

140 150 – – 167 1,1 146 150 169 1 0,015 16
150 – – 167 1,1 146 150 169 1 0,015 16
150 – – 167 2,5 146 – 169 1 0,015 16

156 – 174 – 1,5 147 – 183 1,5 0,02 15
156 – 175 – 1,5 147 – 183 1,5 0,02 17
163 – 186 – 1,1 146 – 204 1 0,02 17

162 – – 192 2 149 – 201 2 0,025 16
162 – – 192 2 149 – 201 2 0,025 16
162 – – 192 2 149 162 201 2 0,025 16

162 – – 192 2 149 162 201 2 0,025 16
175 – 213 – 3 154 – 236 2,5 0,025 15
175 – 214 – 3 154 – 236 2,5 0,025 15

190 – 249 – 4 157 – 283 3 0,03 14
190 – 249 – 4 157 – 283 3 0,03 14

150 162 – 178 – 2,5 156 – 184 1 0,015 17
162 – 178 – 1,1 156 – 184 1 0,015 17
169 – 192 – 2 159 – 201 2 0,02 16

174 – 200 – 1,1 156 – 219 1 0,02 17
174 – – 206 2,1 160 – 215 2 0,025 16
174 – – 206 2,1 160 – 215 2 0,025 16

174 – – 206 2,1 160 173 215 2 0,025 16
174 – – 206 2,1 160 173 215 2 0,025 16
190 – 228 – 3 164 – 256 2,5 0,025 15

190 – 228 – 3 164 – 256 2,5 0,025 15
205 – 264 – 4 167 – 303 3 0,03 14
205 – 264 – 4 167 – 303 3 0,03 14

160 172 – 188 – 1,1 166 – 194 1 0,015 17
179 – 201 – 2 169 – 211 2 0,02 17
179 – 202 – 2 169 – 211 2 0,02 17

185 – 214 – 1,5 167 – 233 1,5 0,02 17
185 – – 219 2,1 169 – 231 2 0,025 16
185 – – 219 2,1 169 – 231 2 0,025 16

185 – – 219 2,1 169 185 231 2 0,025 16
185 – – 219 2,1 169 185 231 2 0,025 16
205 – 243 – 3 174 – 276 2,5 0,025 15

Product data online † skf.com/go/17000-1-1 297
