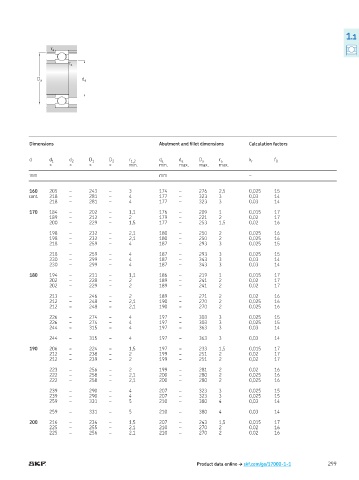

Page 301 - Rollingbearings

1.1

r a

r a

D a d a

Dimensions Abutment and illet dimensions Calculation factors

d d 1 d 2 D 1 D 2 r 1,2 d a d a D a r a k r f 0
≈ ≈ ≈ ≈ min. min. max. max. max.
mm mm –

160 205 – 243 – 3 174 – 276 2,5 0,025 15
cont. 218 – 281 – 4 177 – 323 3 0,03 14

218 – 281 – 4 177 – 323 3 0,03 14

170 184 – 202 – 1,1 176 – 209 1 0,015 17
189 – 212 – 2 179 – 221 2 0,02 17
200 – 229 – 1,5 177 – 253 1,5 0,02 16

198 – 232 – 2,1 180 – 250 2 0,025 16
198 – 232 – 2,1 180 – 250 2 0,025 16
218 – 259 – 4 187 – 293 3 0,025 15

218 – 259 – 4 187 – 293 3 0,025 15
230 – 299 – 4 187 – 343 3 0,03 14
230 – 299 – 4 187 – 343 3 0,03 14

180 194 – 211 – 1,1 186 – 219 1 0,015 17
202 – 228 – 2 189 – 241 2 0,02 17
202 – 229 – 2 189 – 241 2 0,02 17

213 – 246 – 2 189 – 271 2 0,02 16
212 – 248 – 2,1 190 – 270 2 0,025 16
212 – 248 – 2,1 190 – 270 2 0,025 16

226 – 274 – 4 197 – 303 3 0,025 15
226 – 274 – 4 197 – 303 3 0,025 15
244 – 315 – 4 197 – 363 3 0,03 14

244 – 315 – 4 197 – 363 3 0,03 14

190 206 – 224 – 1,5 197 – 233 1,5 0,015 17
212 – 238 – 2 199 – 251 2 0,02 17
212 – 239 – 2 199 – 251 2 0,02 17

223 – 256 – 2 199 – 281 2 0,02 16
222 – 258 – 2,1 200 – 280 2 0,025 16
222 – 258 – 2,1 200 – 280 2 0,025 16

239 – 290 – 4 207 – 323 3 0,025 15
239 – 290 – 4 207 – 323 3 0,025 15
259 – 331 – 5 210 – 380 4 0,03 14

259 – 331 – 5 210 – 380 4 0,03 14

200 216 – 234 – 1,5 207 – 243 1,5 0,015 17
225 – 255 – 2,1 210 – 270 2 0,02 16
225 – 256 – 2,1 210 – 270 2 0,02 16
