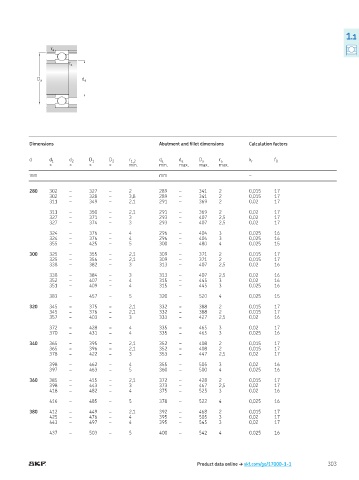

1.1

r a

r a

D a d a

Dimensions Abutment and illet dimensions Calculation factors

d d 1 d 2 D 1 D 2 r 1,2 d a d a D a r a k r f 0
≈ ≈ ≈ ≈ min. min. max. max. max.
mm mm –

280 302 – 327 – 2 289 – 341 2 0,015 17
302 – 328 – 3,8 289 – 341 2 0,015 17
311 – 349 – 2,1 291 – 369 2 0,02 17

311 – 350 – 2,1 291 – 369 2 0,02 17
327 – 371 – 3 293 – 407 2,5 0,02 17
327 – 374 – 3 293 – 407 2,5 0,02 17

324 – 376 – 4 296 – 404 3 0,025 16
324 – 376 – 4 296 – 404 3 0,025 16
355 – 425 – 5 300 – 480 4 0,025 15

300 325 – 355 – 2,1 309 – 371 2 0,015 17
325 – 356 – 2,1 309 – 371 2 0,015 17
338 – 382 – 3 313 – 407 2,5 0,02 16

338 – 384 – 3 313 – 407 2,5 0,02 16
352 – 407 – 4 315 – 445 3 0,02 16
351 – 409 – 4 315 – 445 3 0,025 16

383 – 457 – 5 320 – 520 4 0,025 15

320 345 – 375 – 2,1 332 – 388 2 0,015 17
345 – 376 – 2,1 332 – 388 2 0,015 17
357 – 403 – 3 333 – 427 2,5 0,02 16

372 – 428 – 4 335 – 465 3 0,02 17
370 – 431 – 4 335 – 465 3 0,025 16

340 365 – 395 – 2,1 352 – 408 2 0,015 17
365 – 396 – 2,1 352 – 408 2 0,015 17
378 – 422 – 3 353 – 447 2,5 0,02 17

398 – 462 – 4 355 – 505 3 0,02 16
397 – 463 – 5 360 – 500 4 0,025 16

360 385 – 415 – 2,1 372 – 428 2 0,015 17
398 – 443 – 3 373 – 467 2,5 0,02 17
418 – 482 – 4 375 – 525 3 0,02 16

416 – 485 – 5 378 – 522 4 0,025 16

380 412 – 449 – 2,1 392 – 468 2 0,015 17
425 – 476 – 4 395 – 505 3 0,02 17
443 – 497 – 4 395 – 545 3 0,02 17

437 – 503 – 5 400 – 542 4 0,025 16

Product data online † skf.com/go/17000-1-1 303
