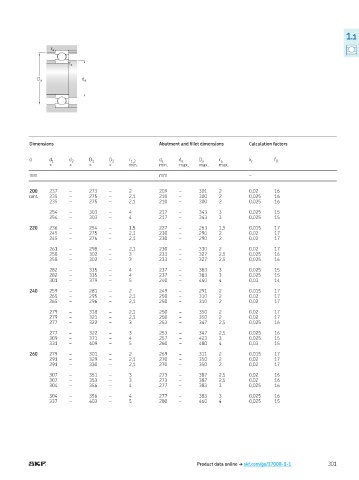

1.1

r a

r a

D a d a

Dimensions Abutment and illet dimensions Calculation factors

d d 1 d 2 D 1 D 2 r 1,2 d a d a D a r a k r f 0
≈ ≈ ≈ ≈ min. min. max. max. max.
mm mm –

200 237 – 273 – 2 209 – 301 2 0,02 16

cont. 235 – 275 – 2,1 210 – 300 2 0,025 16
235 – 275 – 2,1 210 – 300 2 0,025 16

254 – 303 – 4 217 – 343 3 0,025 15
254 – 303 – 4 217 – 343 3 0,025 15

220 236 – 254 – 1,5 227 – 263 1,5 0,015 17
245 – 275 – 2,1 230 – 290 2 0,02 17
245 – 276 – 2,1 230 – 290 2 0,02 17

261 – 298 – 2,1 230 – 330 2 0,02 17
258 – 302 – 3 233 – 327 2,5 0,025 16
258 – 302 – 3 233 – 327 2,5 0,025 16

282 – 335 – 4 237 – 383 3 0,025 15
282 – 335 – 4 237 – 383 3 0,025 15
301 – 379 – 5 240 – 440 4 0,03 14

240 259 – 281 – 2 249 – 291 2 0,015 17
265 – 295 – 2,1 250 – 310 2 0,02 17
265 – 296 – 2,1 250 – 310 2 0,02 17

279 – 318 – 2,1 250 – 350 2 0,02 17
279 – 321 – 2,1 250 – 350 2 0,02 17
277 – 322 – 3 253 – 347 2,5 0,025 16

277 – 322 – 3 253 – 347 2,5 0,025 16
309 – 371 – 4 257 – 423 3 0,025 15
331 – 409 – 5 260 – 480 4 0,03 15

260 279 – 301 – 2 269 – 311 2 0,015 17
291 – 329 – 2,1 270 – 350 2 0,02 17
291 – 330 – 2,1 270 – 350 2 0,02 17

307 – 351 – 3 273 – 387 2,5 0,02 16
307 – 353 – 3 273 – 387 2,5 0,02 16
304 – 356 – 4 277 – 383 3 0,025 16

304 – 356 – 4 277 – 383 3 0,025 16
337 – 403 – 5 280 – 460 4 0,025 15

Product data online † skf.com/go/17000-1-1 301
