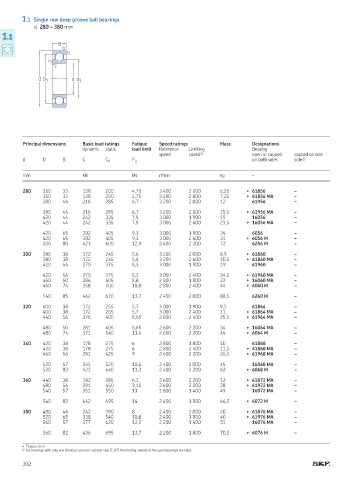

Page 304 - Rollingbearings

1.1 Single row deep groove ball bearings
d 280 – 380 mm
1.1
B
r 2
r 1
r 1
r 2

D D 1 d d 1

Principal dimensions Basic load ratings Fatigue Speed ratings Mass Designations
dynamic static load limit Reference Limiting Bearing
speed speed 1) open or capped capped on one
d D B C C 0 P u on both sides side 1)

mm kN kN r/min kg –

280 350 33 138 200 4,75 3 400 2 200 6,25 ▶ 61856 –
350 33 138 200 4,75 3 400 2 800 7,25 ▶ 61856 MA –
380 46 216 285 6,7 3 200 2 000 12 61956 –

380 46 216 285 6,7 3 200 2 800 15,5 ▶ 61956 MA –
420 44 242 335 7,5 3 000 1 900 19 16056 –
420 44 242 335 7,5 3 000 2 600 23,5 ▶ 16056 MA –

420 65 302 405 9,3 3 000 1 900 26 6056 –
420 65 302 405 9,3 3 000 2 600 31 ▶ 6056 M –
500 80 423 600 12,9 2 600 2 200 72 6256 M –

300 380 38 172 245 5,6 3 200 2 000 8,9 ▶ 61860 –
380 38 172 245 5,6 3 200 2 600 10,5 ▶ 61860 MA –
420 56 270 375 8,3 3 000 1 900 19 61960 –

420 56 270 375 8,3 3 000 2 400 24,5 ▶ 61960 MA –
460 50 286 405 8,8 2 800 1 800 32 ▶ 16060 MA –
460 74 358 500 10,8 2 800 2 400 44 ▶ 6060 M –

540 85 462 670 13,7 2 400 2 000 88,5 6260 M –

320 400 38 172 255 5,7 3 000 1 900 9,5 61864 –
400 38 172 255 5,7 3 000 2 400 11 ▶ 61864 MA –
440 56 276 400 8,65 2 800 2 400 25,5 ▶ 61964 MA –

480 50 281 405 8,65 2 600 2 200 34 ▶ 16064 MA –
480 74 371 540 11,4 2 600 2 200 46 ▶ 6064 M –

340 420 38 178 275 6 2 800 1 800 10 61868 –
420 38 178 275 6 2 800 2 400 11,5 ▶ 61868 MA –
460 56 281 425 9 2 600 2 200 26,5 ▶ 61968 MA –

520 57 345 520 10,6 2 400 2 000 45 16068 MA –
520 82 423 640 13,2 2 400 2 200 62 ▶ 6068 M –

360 440 38 182 285 6,1 2 600 2 200 12 ▶ 61872 MA –
480 56 291 450 9,15 2 600 2 200 28 ▶ 61972 MA –
540 57 351 550 11 1 800 1 400 49 16072 MA –

540 82 442 695 14 2 400 1 900 64,5 ▶ 6072 M –

380 480 46 242 390 8 2 400 2 000 20 ▶ 61876 MA –
520 65 338 540 10,8 2 400 1 900 40 ▶ 61976 MA –
560 57 377 620 12,2 2 200 1 400 51 16076 MA –

560 82 436 695 13,7 2 200 1 800 70,5 ▶ 6076 M –

▶ Popular item
1) For bearings with only one shield or one non-contact seal (Z, RZ) the limiting speeds of the open bearings are valid.
302
