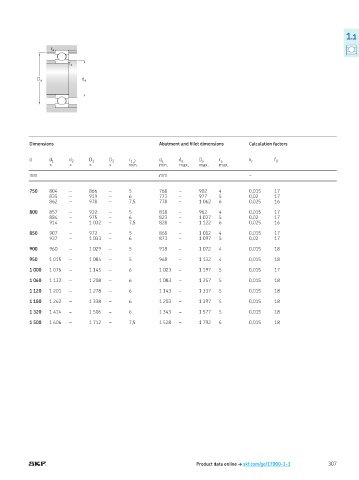

Page 309 - Rollingbearings

1.1

r a

r a

D a d a

Dimensions Abutment and illet dimensions Calculation factors

d d 1 d 2 D 1 D 2 r 1,2 d a d a D a r a k r f 0
≈ ≈ ≈ ≈ min. min. max. max. max.
mm mm –

750 804 – 866 – 5 768 – 902 4 0,015 17
835 – 919 – 6 773 – 977 5 0,02 17
862 – 978 – 7,5 778 – 1 062 6 0,025 16

800 857 – 922 – 5 818 – 962 4 0,015 17
884 – 975 – 6 823 – 1 037 5 0,02 17
914 – 1 032 – 7,5 828 – 1 122 6 0,025 16

850 907 – 972 – 5 868 – 1 012 4 0,015 17
937 – 1 033 – 6 873 – 1 097 5 0,02 17

900 960 – 1 029 – 5 918 – 1 072 4 0,015 18

950 1 015 – 1 084 – 5 968 – 1 132 4 0,015 18

1 000 1 076 – 1 145 – 6 1 023 – 1 197 5 0,015 17

1 060 1 132 – 1 208 – 6 1 083 – 1 257 5 0,015 18

1 120 1 201 – 1 278 – 6 1 143 – 1 337 5 0,015 18

1 180 1 262 – 1 338 – 6 1 203 – 1 397 5 0,015 18

1 320 1 414 – 1 506 – 6 1 343 – 1 577 5 0,015 18

1 500 1 606 – 1 712 – 7,5 1 528 – 1 792 6 0,015 18

Product data online † skf.com/go/17000-1-1 307
