1
0.0.2
r a

r a

D a d a d b

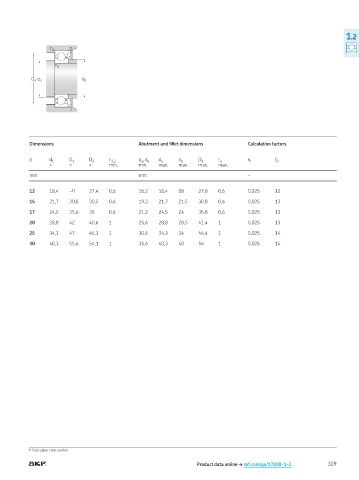

Dimensions Abutment and illet dimensions Calculation factors

d d 1 D 1 D 2 r 1,2 d , d b d a d b D a r a k r f 0
a
≈ ≈ ≈ min. min. max. max. max. max.
mm mm –

12 18,4 – 1) 27,4 0,6 16,2 18,4 18 27,8 0,6 0,025 12

15 21,7 30,8 30,5 0,6 19,2 21,7 21,5 30,8 0,6 0,025 13

17 24,5 35,6 35 0,6 21,2 24,5 24 35,8 0,6 0,025 13

20 28,8 42 40,6 1 25,6 28,8 28,5 41,4 1 0,025 13

25 34,3 47 46,3 1 30,6 34,3 34 46,4 1 0,025 14

30 40,3 55,6 54,1 1 35,6 40,3 40 56 1 0,025 14

1) Full rubber cross section

Product data online † skf.com/go/17000-1-2 309
