Page 316 - Rollingbearings

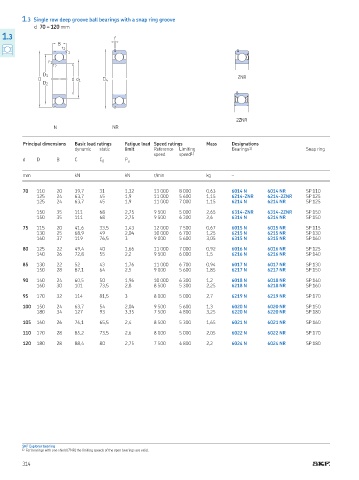

1.3 Single row deep groove ball bearings with a snap ring groove
d 70 – 120 mm
1.3 f
B
r 2
r 1
r 1
r 2
D 1 ZNR
D d d 1 D 4
D 2

2ZNR
N NR

Principal dimensions Basic load ratings Fatigue load Speed ratings Mass Designations
dynamic static limit Reference Limiting Bearings 1) Snap ring
speed speed 1)
d D B C C 0 P u

mm kN kN r/min kg –

70 110 20 39,7 31 1,32 13 000 8 000 0,63 6014 N 6014 NR SP 110
125 24 63,7 45 1,9 11 000 5 600 1,15 6214-ZNR 6214-2ZNR SP 125
125 24 63,7 45 1,9 11 000 7 000 1,15 6214 N 6214 NR SP 125

150 35 111 68 2,75 9 500 5 000 2,65 6314-ZNR 6314-2ZNR SP 150
150 35 111 68 2,75 9 500 6 300 2,6 6314 N 6314 NR SP 150

75 115 20 41,6 33,5 1,43 12 000 7 500 0,67 6015 N 6015 NR SP 115
130 25 68,9 49 2,04 10 000 6 700 1,25 6215 N 6215 NR SP 130
160 37 119 76,5 3 9 000 5 600 3,05 6315 N 6315 NR SP 160

80 125 22 49,4 40 1,66 11 000 7 000 0,92 6016 N 6016 NR SP 125
140 26 72,8 55 2,2 9 500 6 000 1,5 6216 N 6216 NR SP 140

85 130 22 52 43 1,76 11 000 6 700 0,94 6017 N 6017 NR SP 130
150 28 87,1 64 2,5 9 000 5 600 1,85 6217 N 6217 NR SP 150

90 140 24 60,5 50 1,96 10 000 6 300 1,2 6018 N 6018 NR SP 140
160 30 101 73,5 2,8 8 500 5 300 2,25 6218 N 6218 NR SP 160

95 170 32 114 81,5 3 8 000 5 000 2,7 6219 N 6219 NR SP 170

100 150 24 63,7 54 2,04 9 500 5 600 1,3 6020 N 6020 NR SP 150
180 34 127 93 3,35 7 500 4 800 3,25 6220 N 6220 NR SP 180

105 160 26 76,1 65,5 2,4 8 500 5 300 1,65 6021 N 6021 NR SP 160

110 170 28 85,2 73,5 2,6 8 000 5 000 2,05 6022 N 6022 NR SP 170

120 180 28 88,4 80 2,75 7 500 4 800 2,2 6024 N 6024 NR SP 180

SKF Explorer bearing
1) For bearings with one shield (ZNR) the limiting speeds of the open bearings are valid.
314
