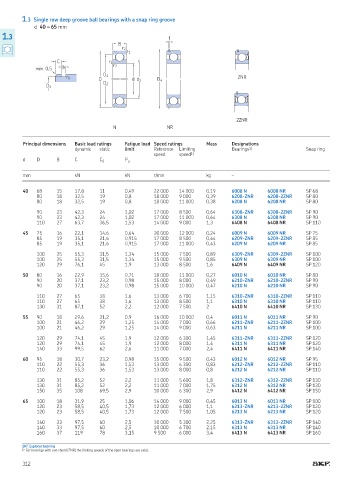

1.3 Single row deep groove ball bearings with a snap ring groove
d 40 – 65 mm
1.3 f
B
r 2
r 1
C r 1
min. 0,5 b r 2
D 1
r 0 ZNR
D d d 1 D 4
D 2
D 3

2ZNR
N NR

Principal dimensions Basic load ratings Fatigue load Speed ratings Mass Designations
dynamic static limit Reference Limiting Bearings 1) Snap ring
speed speed 1)
d D B C C 0 P u

mm kN kN r/min kg –

40 68 15 17,8 11 0,49 22 000 14 000 0,19 6008 N 6008 NR SP 68
80 18 32,5 19 0,8 18 000 9 000 0,39 6208-ZNR 6208-2ZNR SP 80
80 18 32,5 19 0,8 18 000 11 000 0,38 6208 N 6208 NR SP 80

90 23 42,3 24 1,02 17 000 8 500 0,64 6308-ZNR 6308-2ZNR SP 90
90 23 42,3 24 1,02 17 000 11 000 0,64 6308 N 6308 NR SP 90
110 27 63,7 36,5 1,53 14 000 9 000 1,3 6408 N 6408 NR SP 110

45 75 16 22,1 14,6 0,64 20 000 12 000 0,24 6009 N 6009 NR SP 75
85 19 35,1 21,6 0,915 17 000 8 500 0,44 6209-ZNR 6209-2ZNR SP 85
85 19 35,1 21,6 0,915 17 000 11 000 0,43 6209 N 6209 NR SP 85

100 25 55,3 31,5 1,34 15 000 7 500 0,89 6309-ZNR 6309-2ZNR SP 100
100 25 55,3 31,5 1,34 15 000 9 500 0,85 6309 N 6309 NR SP 100
120 29 76,1 45 1,9 13 000 8 500 1,6 6409 N 6409 NR SP 120

50 80 16 22,9 15,6 0,71 18 000 11 000 0,27 6010 N 6010 NR SP 80
90 20 37,1 23,2 0,98 15 000 8 000 0,49 6210-ZNR 6210-2ZNR SP 90
90 20 37,1 23,2 0,98 15 000 10 000 0,47 6210 N 6210 NR SP 90

110 27 65 38 1,6 13 000 6 700 1,15 6310-ZNR 6310-2ZNR SP 110
110 27 65 38 1,6 13 000 8 500 1,1 6310 N 6310 NR SP 110
130 31 87,1 52 2,2 12 000 7 500 2 6410 N 6410 NR SP 130

55 90 18 29,6 21,2 0,9 16 000 10 000 0,4 6011 N 6011 NR SP 90
100 21 46,2 29 1,25 14 000 7 000 0,66 6211-ZNR 6211-2ZNR SP 100
100 21 46,2 29 1,25 14 000 9 000 0,63 6211 N 6211 NR SP 100

120 29 74,1 45 1,9 12 000 6 300 1,45 6311-ZNR 6311-2ZNR SP 120
120 29 74,1 45 1,9 12 000 8 000 1,4 6311 N 6311 NR SP 120
140 33 99,5 62 2,6 11 000 7 000 2,4 6411 N 6411 NR SP 140

60 95 18 30,7 23,2 0,98 15 000 9 500 0,43 6012 N 6012 NR SP 95
110 22 55,3 36 1,53 13 000 6 300 0,83 6212-ZNR 6212-2ZNR SP 110
110 22 55,3 36 1,53 13 000 8 000 0,8 6212 N 6212 NR SP 110

130 31 85,2 52 2,2 11 000 5 600 1,8 6312-ZNR 6312-2ZNR SP 130
130 31 85,2 52 2,2 11 000 7 000 1,75 6312 N 6312 NR SP 130
150 35 108 69,5 2,9 10 000 6 300 2,9 6412 N 6412 NR SP 150

65 100 18 31,9 25 1,06 14 000 9 000 0,45 6013 N 6013 NR SP 100
120 23 58,5 40,5 1,73 12 000 6 000 1,1 6213-ZNR 6213-2ZNR SP 120
120 23 58,5 40,5 1,73 12 000 7 500 1,05 6213 N 6213 NR SP 120

140 33 97,5 60 2,5 10 000 5 300 2,25 6313-ZNR 6313-2ZNR SP 140
140 33 97,5 60 2,5 10 000 6 700 2,15 6313 N 6313 NR SP 140
160 37 119 78 3,15 9 500 6 000 3,4 6413 N 6413 NR SP 160

SKF Explorer bearing
1) For bearings with one shield (ZNR) the limiting speeds of the open bearings are valid.
