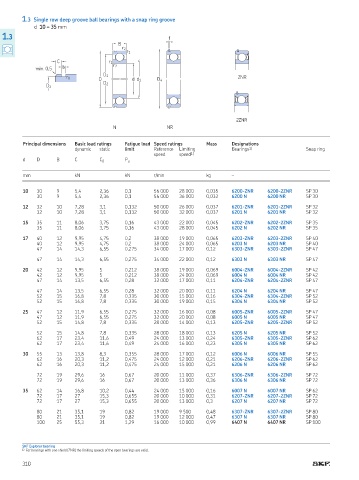

Page 312 - Rollingbearings

1.3 Single row deep groove ball bearings with a snap ring groove
d 10 – 35 mm
1.3 f
B
r 2
r 1
C r 1
min. 0,5 b r 2
D 1
r 0 ZNR
D d d 1 D 4
D 2
D 3

2ZNR
N NR

Principal dimensions Basic load ratings Fatigue load Speed ratings Mass Designations
dynamic static limit Reference Limiting Bearings 1) Snap ring
speed speed 1)
d D B C C 0 P u

mm kN kN r/min kg –

10 30 9 5,4 2,36 0,1 56 000 28 000 0,035 6200-ZNR 6200-2ZNR SP 30
30 9 5,4 2,36 0,1 56 000 36 000 0,032 6200 N 6200 NR SP 30

12 32 10 7,28 3,1 0,132 50 000 26 000 0,037 6201-ZNR 6201-2ZNR SP 32
32 10 7,28 3,1 0,132 50 000 32 000 0,037 6201 N 6201 NR SP 32

15 35 11 8,06 3,75 0,16 43 000 22 000 0,045 6202-ZNR 6202-2ZNR SP 35
35 11 8,06 3,75 0,16 43 000 28 000 0,045 6202 N 6202 NR SP 35

17 40 12 9,95 4,75 0,2 38 000 19 000 0,065 6203-ZNR 6203-2ZNR SP 40
40 12 9,95 4,75 0,2 38 000 24 000 0,065 6203 N 6203 NR SP 40
47 14 14,3 6,55 0,275 34 000 17 000 0,12 6303-ZNR 6303-2ZNR SP 47

47 14 14,3 6,55 0,275 34 000 22 000 0,12 6303 N 6303 NR SP 47

20 42 12 9,95 5 0,212 38 000 19 000 0,069 6004-ZNR 6004-2ZNR SP 42
42 12 9,95 5 0,212 38 000 24 000 0,069 6004 N 6004 NR SP 42
47 14 13,5 6,55 0,28 32 000 17 000 0,11 6204-ZNR 6204-2ZNR SP 47

47 14 13,5 6,55 0,28 32 000 20 000 0,11 6204 N 6204 NR SP 47
52 15 16,8 7,8 0,335 30 000 15 000 0,16 6304-ZNR 6304-2ZNR SP 52
52 15 16,8 7,8 0,335 30 000 19 000 0,15 6304 N 6304 NR SP 52

25 47 12 11,9 6,55 0,275 32 000 16 000 0,08 6005-ZNR 6005-2ZNR SP 47
47 12 11,9 6,55 0,275 32 000 20 000 0,08 6005 N 6005 NR SP 47
52 15 14,8 7,8 0,335 28 000 14 000 0,13 6205-ZNR 6205-2ZNR SP 52

52 15 14,8 7,8 0,335 28 000 18 000 0,13 6205 N 6205 NR SP 52
62 17 23,4 11,6 0,49 24 000 13 000 0,24 6305-ZNR 6305-2ZNR SP 62
62 17 23,4 11,6 0,49 24 000 16 000 0,23 6305 N 6305 NR SP 62

30 55 13 13,8 8,3 0,355 28 000 17 000 0,12 6006 N 6006 NR SP 55
62 16 20,3 11,2 0,475 24 000 12 000 0,21 6206-ZNR 6206-2ZNR SP 62
62 16 20,3 11,2 0,475 24 000 15 000 0,21 6206 N 6206 NR SP 62

72 19 29,6 16 0,67 20 000 11 000 0,37 6306-ZNR 6306-2ZNR SP 72
72 19 29,6 16 0,67 20 000 13 000 0,36 6306 N 6306 NR SP 72

35 62 14 16,8 10,2 0,44 24 000 15 000 0,16 6007 N 6007 NR SP 62
72 17 27 15,3 0,655 20 000 10 000 0,31 6207-ZNR 6207-2ZNR SP 72
72 17 27 15,3 0,655 20 000 13 000 0,3 6207 N 6207 NR SP 72

80 21 35,1 19 0,82 19 000 9 500 0,48 6307-ZNR 6307-2ZNR SP 80
80 21 35,1 19 0,82 19 000 12 000 0,47 6307 N 6307 NR SP 80
100 25 55,3 31 1,29 16 000 10 000 0,99 6407 N 6407 NR SP 100

SKF Explorer bearing
1) For bearings with one shield (ZNR) the limiting speeds of the open bearings are valid.
310
