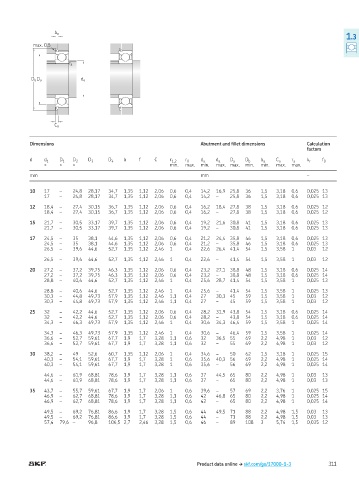

Page 313 - Rollingbearings

b a
1
0.0.3
max. 0,5

r a

D b D a d a

C a

Dimensions Abutment and illet dimensions Calculation
factors
d d 1 D 1 D 2 D 3 D 4 b f C r 1,2 r 0 d a d a D a D b b a C a r a k r f 0
≈ ≈ ≈ min. max. min. max. max. min. min. max. max.
mm mm –

10 17 – 24,8 28,17 34,7 1,35 1,12 2,06 0,6 0,4 14,2 16,9 25,8 36 1,5 3,18 0,6 0,025 13
17 – 24,8 28,17 34,7 1,35 1,12 2,06 0,6 0,4 14,2 – 25,8 36 1,5 3,18 0,6 0,025 13

12 18,4 – 27,4 30,15 36,7 1,35 1,12 2,06 0,6 0,4 16,2 18,4 27,8 38 1,5 3,18 0,6 0,025 12
18,4 – 27,4 30,15 36,7 1,35 1,12 2,06 0,6 0,4 16,2 – 27,8 38 1,5 3,18 0,6 0,025 12

15 21,7 – 30,5 33,17 39,7 1,35 1,12 2,06 0,6 0,4 19,2 21,6 30,8 41 1,5 3,18 0,6 0,025 13
21,7 – 30,5 33,17 39,7 1,35 1,12 2,06 0,6 0,4 19,2 – 30,8 41 1,5 3,18 0,6 0,025 13

17 24,5 – 35 38,1 44,6 1,35 1,12 2,06 0,6 0,4 21,2 24,4 35,8 46 1,5 3,18 0,6 0,025 13
24,5 – 35 38,1 44,6 1,35 1,12 2,06 0,6 0,4 21,2 – 35,8 46 1,5 3,18 0,6 0,025 13
26,5 – 39,6 44,6 52,7 1,35 1,12 2,46 1 0,4 22,6 26,4 41,4 54 1,5 3,58 1 0,03 12

26,5 – 39,6 44,6 52,7 1,35 1,12 2,46 1 0,4 22,6 – 41,4 54 1,5 3,58 1 0,03 12

20 27,2 – 37,2 39,75 46,3 1,35 1,12 2,06 0,6 0,4 23,2 27,1 38,8 48 1,5 3,18 0,6 0,025 14
27,2 – 37,2 39,75 46,3 1,35 1,12 2,06 0,6 0,4 23,2 – 38,8 48 1,5 3,18 0,6 0,025 14
28,8 – 40,6 44,6 52,7 1,35 1,12 2,46 1 0,4 25,6 28,7 41,4 54 1,5 3,58 1 0,025 13

28,8 – 40,6 44,6 52,7 1,35 1,12 2,46 1 0,4 25,6 – 41,4 54 1,5 3,58 1 0,025 13
30,3 – 44,8 49,73 57,9 1,35 1,12 2,46 1,1 0,4 27 30,3 45 59 1,5 3,58 1 0,03 12
30,3 – 44,8 49,73 57,9 1,35 1,12 2,46 1,1 0,4 27 – 45 59 1,5 3,58 1 0,03 12

25 32 – 42,2 44,6 52,7 1,35 1,12 2,06 0,6 0,4 28,2 31,9 43,8 54 1,5 3,18 0,6 0,025 14
32 – 42,2 44,6 52,7 1,35 1,12 2,06 0,6 0,4 28,2 – 43,8 54 1,5 3,18 0,6 0,025 14
34,3 – 46,3 49,73 57,9 1,35 1,12 2,46 1 0,4 30,6 34,3 46,4 59 1,5 3,58 1 0,025 14

34,3 – 46,3 49,73 57,9 1,35 1,12 2,46 1 0,4 30,6 – 46,4 59 1,5 3,58 1 0,025 14
36,6 – 52,7 59,61 67,7 1,9 1,7 3,28 1,1 0,6 32 36,5 55 69 2,2 4,98 1 0,03 12
36,6 – 52,7 59,61 67,7 1,9 1,7 3,28 1,1 0,6 32 – 55 69 2,2 4,98 1 0,03 12

30 38,2 – 49 52,6 60,7 1,35 1,12 2,06 1 0,4 34,6 – 50 62 1,5 3,18 1 0,025 15
40,3 – 54,1 59,61 67,7 1,9 1,7 3,28 1 0,6 35,6 40,3 56 69 2,2 4,98 1 0,025 14
40,3 – 54,1 59,61 67,7 1,9 1,7 3,28 1 0,6 35,6 – 56 69 2,2 4,98 1 0,025 14

44,6 – 61,9 68,81 78,6 1,9 1,7 3,28 1,1 0,6 37 44,5 65 80 2,2 4,98 1 0,03 13
44,6 – 61,9 68,81 78,6 1,9 1,7 3,28 1,1 0,6 37 – 65 80 2,2 4,98 1 0,03 13

35 43,7 – 55,7 59,61 67,7 1,9 1,7 2,06 1 0,6 39,6 – 57 69 2,2 3,76 1 0,025 15
46,9 – 62,7 68,81 78,6 1,9 1,7 3,28 1,1 0,6 42 46,8 65 80 2,2 4,98 1 0,025 14
46,9 – 62,7 68,81 78,6 1,9 1,7 3,28 1,1 0,6 42 – 65 80 2,2 4,98 1 0,025 14

49,5 – 69,2 76,81 86,6 1,9 1,7 3,28 1,5 0,6 44 49,5 71 88 2,2 4,98 1,5 0,03 13
49,5 – 69,2 76,81 86,6 1,9 1,7 3,28 1,5 0,6 44 – 71 88 2,2 4,98 1,5 0,03 13
57,4 79,6 – 96,8 106,5 2,7 2,46 3,28 1,5 0,6 46 – 89 108 3 5,74 1,5 0,035 12

Product data online † skf.com/go/17000-1-3 311
