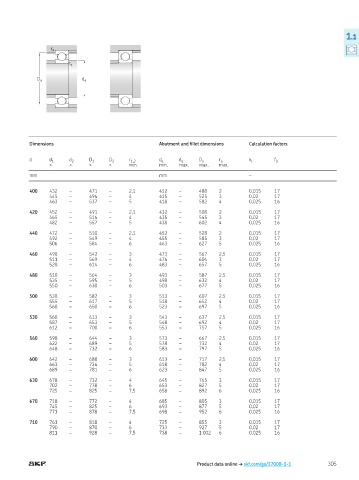

1.1

r a

r a

D a d a

Dimensions Abutment and illet dimensions Calculation factors

d d 1 d 2 D 1 D 2 r 1,2 d a d a D a r a k r f 0
≈ ≈ ≈ ≈ min. min. max. max. max.
mm mm –

400 432 – 471 – 2,1 412 – 488 2 0,015 17
445 – 496 – 4 415 – 525 3 0,02 17
463 – 537 – 5 418 – 582 4 0,025 16

420 452 – 491 – 2,1 432 – 508 2 0,015 17
465 – 516 – 4 435 – 545 3 0,02 17
482 – 557 – 5 438 – 602 4 0,025 16

440 472 – 510 – 2,1 452 – 528 2 0,015 17
492 – 549 – 4 455 – 585 3 0,02 17
506 – 584 – 6 463 – 627 5 0,025 16

460 498 – 542 – 3 473 – 567 2,5 0,015 17
511 – 569 – 4 476 – 604 3 0,02 17
528 – 614 – 6 483 – 657 5 0,025 16

480 518 – 564 – 3 493 – 587 2,5 0,015 17
535 – 595 – 5 498 – 632 4 0,02 17
550 – 630 – 6 503 – 677 5 0,025 16

500 538 – 582 – 3 513 – 607 2,5 0,015 17
555 – 617 – 5 518 – 652 4 0,02 17
568 – 650 – 6 523 – 697 5 0,025 16

530 568 – 613 – 3 543 – 637 2,5 0,015 17
587 – 653 – 5 548 – 692 4 0,02 17
612 – 700 – 6 553 – 757 5 0,025 16

560 598 – 644 – 3 573 – 667 2,5 0,015 17
622 – 689 – 5 578 – 732 4 0,02 17
648 – 732 – 6 583 – 797 5 0,025 16

600 642 – 688 – 3 613 – 717 2,5 0,015 17
663 – 736 – 5 618 – 782 4 0,02 17
689 – 781 – 6 623 – 847 5 0,025 16

630 678 – 732 – 4 645 – 765 3 0,015 17
702 – 778 – 6 653 – 827 5 0,02 17
725 – 825 – 7,5 658 – 892 6 0,025 16

670 718 – 772 – 4 685 – 805 3 0,015 17
745 – 825 – 6 693 – 877 5 0,02 17
771 – 878 – 7,5 698 – 952 6 0,025 16

710 761 – 818 – 4 725 – 855 3 0,015 17
790 – 870 – 6 733 – 927 5 0,02 17
811 – 928 – 7,5 738 – 1 002 6 0,025 16
