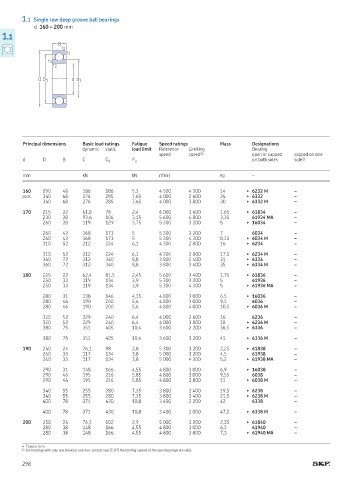

Page 300 - Rollingbearings

1.1 Single row deep groove ball bearings
d 160 – 200 mm
1.1
B
r 2
r 1
r 1
r 2

D D 1 d d 1

Principal dimensions Basic load ratings Fatigue Speed ratings Mass Designations
dynamic static load limit Reference Limiting Bearing
speed speed 1) open or capped capped on one
d D B C C 0 P u on both sides side 1)

mm kN kN r/min kg –

160 290 48 186 186 5,3 4 500 4 300 14 ▶ 6232 M –

cont. 340 68 276 285 7,65 4 000 2 600 26 ▶ 6332 –
340 68 276 285 7,65 4 000 3 800 30 ▶ 6332 M –

170 215 22 61,8 78 2,4 6 000 3 600 1,65 ▶ 61834 –
230 28 93,6 106 3,15 5 600 4 800 3,35 61934 MA –
260 28 119 129 3,75 5 300 3 200 5 ▶ 16034 –

260 42 168 173 5 5 300 3 200 7 6034 –
260 42 168 173 5 5 300 4 300 8,15 ▶ 6034 M –
310 52 212 224 6,1 4 300 2 800 16 ▶ 6234 –

310 52 212 224 6,1 4 300 3 800 17,5 ▶ 6234 M –
360 72 312 340 8,8 3 800 2 400 31 ▶ 6334 –
360 72 312 340 8,8 3 800 3 400 35 ▶ 6334 M –

180 225 22 62,4 81,5 2,45 5 600 3 400 1,75 ▶ 61836 –
250 33 119 134 3,9 5 300 3 200 5 61936 –
250 33 119 134 3,9 5 300 4 300 5 ▶ 61936 MA –

280 31 138 146 4,15 4 800 3 000 6,5 ▶ 16036 –
280 46 190 200 5,6 4 800 3 000 9,1 6036 –
280 46 190 200 5,6 4 800 4 000 10,5 ▶ 6036 M –

320 52 229 240 6,4 4 000 2 600 16 6236 –
320 52 229 240 6,4 4 000 3 800 18 ▶ 6236 M –
380 75 351 405 10,4 3 600 2 200 36,5 ▶ 6336 –

380 75 351 405 10,4 3 600 3 200 41 ▶ 6336 M –

190 240 24 76,1 98 2,8 5 300 3 200 2,25 ▶ 61838 –
260 33 117 134 3,8 5 000 3 200 4,5 61938 –
260 33 117 134 3,8 5 000 4 300 5,2 ▶ 61938 MA –

290 31 148 166 4,55 4 800 3 000 6,9 ▶ 16038 –
290 46 195 216 5,85 4 800 3 000 9,55 6038 –
290 46 195 216 5,85 4 800 3 800 11 ▶ 6038 M –

340 55 255 280 7,35 3 800 2 400 19,5 ▶ 6238 –
340 55 255 280 7,35 3 800 3 400 21,5 ▶ 6238 M –
400 78 371 430 10,8 3 400 2 200 42 6338 –

400 78 371 430 10,8 3 400 3 000 47,5 ▶ 6338 M –

200 250 24 76,1 102 2,9 5 000 3 200 2,35 ▶ 61840 –
280 38 148 166 4,55 4 800 3 000 6,3 61940 –
280 38 148 166 4,55 4 800 3 800 7,3 ▶ 61940 MA –

▶ Popular item
1) For bearings with only one shield or one non-contact seal (Z, RZ) the limiting speeds of the open bearings are valid.
298
